器件型号:Pericom 频率控制产品
文件编号:PP-1205-02cn
Pericom 公司晶体和晶体振荡器 (频率控制产品)

◇ 厂商简介 ◇


Pericom Semiconductor Corporation ( 百利通半导体公司,纳斯达克: PSEM ) 成立于1990年。公司总部位于美国加州圣荷西市,是一家从事集成电路设计、开发及测试生产的企业,并于全球多地设有研发、销售和技术支持分支机构。

SaRonix-eCera ( 即百利通亚陶 PSE ) 是百利通半导体旗下的子公司,成立于2000年7月1日。在石英晶体振荡器产业界,拥有一流研发技术能力和最具 SMD 石英组件开发经验的精英团队,设计经验超过 70 年,被同业 ( 含日本厂商 ) 视为最大之潜在竞争对手。

国内唯一量交 SMD 可程序化之 PCXO。
国内第一家成功量产 SMD VCXO 全系列产品。
率先推出全系列 2.5V 与 1.8V 低电压起振 SMD CXO 产品。
率先开发完成最低 Jitter 之高频 100MHz、106.25MHz、125MHz、133MHz、156MHz SMD CXO 产品,并获国外大厂认证。

◇ 产品介绍 ◇

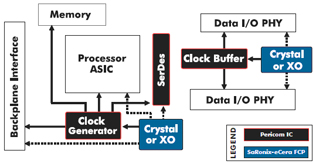

SaRonix-eCera 的频率控制产品 ( Frequency Control Products ) 占 Pericom 全部时钟解决方案的一部分,Pericom 硅结合 SaRonix-eCera 石英满足于全方位的时序要求。晶体谐振器是一般的被动元器件,给石英晶体加上电压,晶体会发生变形,从而振动产生接近其固有的振荡频率,稳定且高精度。晶体振荡器是在晶体封装内部添加 IC 组成振荡电路的晶体元件。

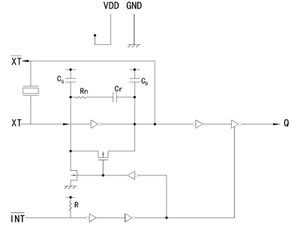

右图为有源晶体振荡器内部的集成IC框图,此块集成IC为Pericom独立设计与制作,拥有世界领先的技术,性能可以达到较高的精度要求。


◇ 特性 ◇

领先的 LVCMOS、LVPECL、LVDS 和 HCSL 晶体振荡器
输出频率扩展到 670MHz
基频、3 次泛音、XP、扩频和 PLL 类型的设备都支持
超低相位噪声、超低抖动和超高电源噪声抑制能力
结合其它 Pericom 的时钟 IC 产品可满足几乎所有的时序要求
电压范围:3.3V 至 1.8V 选择
晶体振荡器的封装:SMD 2.0×1.6mm 至 SMD 7.0×5.0mm
晶体的封装:SMD 2.0×1.6mm 至直插 HC49 金属圆柱体

◇ 产品型号及说明 ◇
石英晶体 ( MHz )
Product Image Product Series Legacy Product Family Package Size (mm) Pads/Pins Description Frequency Range (MHz)
FW N/A 2.0×1.6 4 Seam Sealed SMD Ceramic 24~54
FH NKS2 2.5×2.0 4 Seam Sealed SMD Ceramic 16~66
FL NKS3 3.2×2.5 4 Seam Sealed SMD Ceramic 12~66
FF N/A 4.0×2.5 4 Seam Sealed SMD Ceramic 12~66
F9 NES5 5.0×3.2 2 Glass Sealed SMD Ceramic 8~125
FY NKS5 5.0×3.2 4 Seam Sealed SMD Ceramic 8~125
F6 NES6 6.0×3.5 2 Glass Sealed SMD Ceramic 6~125
FX NKS6 6.0×3.5 4 Seam Sealed SMD Ceramic 6~125
FP NKS7 7.0×5.0 4 Seam Sealed SMD Ceramic 6~125
F8 N/A 8.0×4.5 2 Glass Sealed SMD Ceramic 6~125
GB
GC
49S 11.2×5.0×3.5
11.2×5.0×2.5
2 Metal Can Through-Hole 3.2~125
GC
GF
49SMLB 11.5×4.5×4.0
11.5×4.5×3.0
2 Metal Can SMD 3.2~125
GA NYP 11.2×4.8×13.5 2 Metal Can Through-Hole 1.8432~150
音叉石英晶体
Product Image Product Series Legacy Product Family Package Size (mm) Pads/Pins Description Frequency Range (MHz)
G1 N/A 8.0×3.0 2 Tubular Tuning Fork, Through-Hole 32.768 kHz
G2 N/A 6.0×2.0 2 Tubular Tuning Fork, Through-Hole 32.768 kHz
G3 N/A 6.0×2.0 2 Tubular Tuning Fork, SMD 32.768 kHz
G4 N/A 8.0×3.8 4 Plastic Molded Tuning Fork, SMD 32.768 kHz
CMOS 晶体振荡器
Product
Product
Series
Legacy
Product Family
Package
Size (mm)
Output
Logic
Supply
Voltage
Package
Type
Pads/
Pins
Frequency
Range (MHz)
Jitter
FN S1612 7.0×5.0 CMOS 1.8V SMD Ceramic 4 1~166 <1 ps RMS
S1614 7.0×5.0 CMOS 2.5V SMD Ceramic 4 1~166 <1 ps RMS
S1613 7.0×5.0 CMOS 3.3V SMD Ceramic 4 1~166 <1 ps RMS
SX S1614XP 7.0×5.0 CMOS 2.5V SMD Ceramic 4 100~160 <1 ps RMS
S1613XP 7.0×5.0 CMOS 3.3V SMD Ceramic 4 100~160 <1 ps RMS
FD S1632 5.0×3.2 CMOS 1.8V SMD Ceramic 4 1~133 <1 ps RMS
S1634 5.0×3.2 CMOS 2.5V SMD Ceramic 4 1~133 <1 ps RMS
S1633 5.0×3.2 CMOS 3.3V SMD Ceramic 4 1~133 <1 ps RMS
FK S1642 3.2×2.5 CMOS 1.8V SMD Ceramic 4 1~106.25 <1 ps RMS
S1644 3.2×2.5 CMOS 2.5V SMD Ceramic 4 1~106.25 <1 ps RMS
S1643 3.2×2.5 CMOS 3.3V SMD Ceramic 4 1~106.25 <1 ps RMS
FJ N/A 2.5×2.0 CMOS 1.8V SMD Ceramic 4 1~75 <1 ps RMS
N/A 2.5×2.0 CMOS 2.5V SMD Ceramic 4 1~75 <1 ps RMS
N/A 2.5×2.0 CMOS 3.3V SMD Ceramic 4 1~75 <1 ps RMS
晶体振荡器 (kHz)
Product Image Product Series Package Size (mm) Output Logic Supply Voltage Package Type Pads/Pins Frequency Range (MHz)
KN 7.0×5.0 CMOS 2.5V SMD Ceramic 4 32.768
7.0×5.0 CMOS 3.3V SMD Ceramic 4 32.768
KD 5.0×3.2 CMOS 2.5V SMD Ceramic 4 32.768
5.0×3.2 CMOS 3.3V SMD Ceramic 4 32.768
KK 3.2×2.5 CMOS 2.5V SMD Ceramic 4 32.768
3.2×2.5 CMOS 3.3V SMD Ceramic 4 32.768
差分晶体振荡器
Product
Product
Series
Legacy
Product Family
Package
Size (mm)
Output
Logic
Supply
Voltage
Package
Type
Pads/
Pins
Frequency
Range (MHz)
Jitter
PX SDS382 7.0×5.0 LVDS 2.5V SMD Ceramic 6 38.88~162 <1 ps RMS
SDS383 7.0×5.0 LVDS 3.3V SMD Ceramic 6 38.88~162 <1 ps RMS
LN SDS3811 7.0×5.0 LVDS 3.3V SMD Ceramic 6 1~800 <4 ps RMS
SH N/A 7.0×5.0 HCSL 3.3V SMD Ceramic 6 100 <2.5 ps RMS [1]
SN SEL382 7.0×5.0 PECL 2.5V SMD Ceramic 6 50~220 <1 ps RMS
SEL383 7.0×5.0 PECL 3.3V SMD Ceramic 6 50~220 <1 ps RMS
SN
RateSelect™ [2]
SEL383 7.0×5.0 PECL 3.3V SMD Ceramic 6 50~220 <1 ps RMS
PN SEL381 7.0×5.0 PECL 3.3V SMD Ceramic 6 1~800 <4 ps RMS
PB N/A 7.0×5.0 PECL 2.5V SMD Ceramic 6 38.88~162 <1 ps RMS
N/A 7.0×5.0 PECL 3.3V SMD Ceramic 6 38.88~162 <1 ps RMS
SD N/A 5.0×3.2 PECL 2.5V SMD Ceramic 6 50~220 <1 ps RMS
SEL503 5.0×3.2 PECL 3.3V SMD Ceramic 6 50~220 <1 ps RMS
扩频晶体振荡器 (向下扩频和中心扩频可选)
Product Image Product Series Package Size (mm) Output Logic Supply Voltage Package Type Pads/Pins Frequency Range (MHz) Jitter
MN 7.0×5.0 CMOS 2.5V SMD Ceramic 4 16~67 <200 ps cy~cy
7.0×5.0 CMOS 3.3V SMD Ceramic 4 16~67 <200 ps cy~cy
MD 5.0×3.2 CMOS 2.5V SMD Ceramic 4 16~67 <200 ps cy~cy
5.0×3.2 CMOS 3.3V SMD Ceramic 4 16~67 <200 ps cy~cy
MK 3.2×2.5 CMOS 3.3V SMD Ceramic 4 16~67 <200 ps cy~cy
3.2×2.5 CMOS 3.3V SMD Ceramic 4 16~67 <200 ps cy~cy

◇ G4 — STM32系列的外接晶体 ◇


众所周知 STM32F1/2/4 及 STM32L 系列对于内置 RTC 所需要的 LSE (外置RTC振荡) 配套晶体的要求比较严格,经常遇到客户反映 32.768KHz 晶体不能起振的情况。

究其原因,实际上是因为 ST 为了追求这个振荡电路的低功耗特性,将这个晶体的启动和维持电路设计驱动能力定义得较小。虽然 ST 在 数据手册 中对这个问题做了详细的阐述,提供了局部电路的布线建议及电容计算公式,但是基于群体现状和微功耗设计概念的普及程度,这项提示并没有起到应有的效果。

基于外界压力,ST 专门在新推出的 STM32F0 系列产品中作出了技术改进,使得这个驱动能力成为一个可调节的值,从而增强了它对各型晶体的适应性。而这并不能从根本上解决已经推出的庞大的产品阵容中的这个小缺憾。

根据 ST 提供的资料,结合常见的 PCB 材料和布线习惯,设计者需要选择的晶体的负载电容要小于 7pF,常用型号的这个参数为 6pF,再结合布线情况选择 8pF 或者 6.8pF 的谐振电容 (计算方法(8pF*8pF/(8pF+8pF)) +2pF=6pF,2pF 为布线寄生参数,如果这个参数偏大为 2.6pF 就需要将 8pF 换成 6.8pF) 就可以从根本上解决这个问题。

目前 P&S 代理品牌中,拥有专业晶体生产技术的 Pericom 公司提供的频率 32.768KHz,负载电容6 pF,8.0*3.8 mm 封装的晶体器件解决此问题。经验证,该器件完全符合 ST 的技术要求,可以推荐客户搭配使用。

产品系列 频率 精度 负载电容 温度范围 (°C)
G4 32.768 KHz ± 20ppm 6 pF -40 ~ 85

晶体规格书


快速获取Pericom晶体和晶体振荡器的免费试用产品

Pericom 公司是全球顶尖的 FCP (Frequency Control Products) 制造商,在计算机、通信和消费电子行业寻找的频率控制产品中,性能、稳定性和可靠性的设计方面获得高度的评价。P&S 作为 Pericom 在国内的一级代理,可以提供优良的价格和货期 (样品一般在 2 周内送到),让客户充分体验比其它同类厂商的优越性。当您选择购买了我们的 MCU、RTC 或其它集成 IC 器件,我们可以同时为您设计提供与之匹配的晶体或晶体振荡器,为您提供配套销售服务,节约您的时间和成本。

在我们的网站上订购免费样品,在您的设计中进行测试,然后再购买。P&S 提供免费样品,订购样品时您需要填写并提交《晶体和晶体振荡器免费样片的申请表格》(点击打开) 。样品一般在 2 周内送到。交货时间视产品供货状态和发运方法而定。
