| NCP1215是安森美半导体推出一种低成本、小功率离线反激开关电源（SMPS）控制器，它具有极低的待机能耗，能够设计出符合美国能源之星(Energy
Star)或欧洲蓝天使（Blue Angel）低待机能耗标准的电源方案。 |
| |
|
| |
 |
可变关断时间的控制方式 |
|
各类手机、PDA、便携DVD等产品的隔离式充电器 |
|
极低的启动电流 |
|
1～20W AC-DC电源适配器 |
|
自然的频率抖动，从而降低了EMI |
|
电脑的待机电源，大功率电源的辅助电源 |
|
较小的变压器噪声 |
|
AC/DC、DC/DC单路或多路输出的小功率电源 |
|
创新的初级电流检测技术也提高了性能，并增加了栅极驱动能力 |
|
|
|
小巧的SO-8和TSOP-6封装 |
|
|
|
欠压关断功能 |
|
低成本电流反馈开关式电源控制器 |
|
| |
| |
| |
| 主要性能指标 |
| 输入电压: 85～264V;
主输出电压: 5V±3%,连续输出电流2A,最大峰值电流2.5A; 副输出电压:5V±2% 90mA; 典型变换效率80% |
| |
| 电路组成说明 |
参考应用电路原理图,该AC-DC电源分四个组成部分。
第一部分是输入级，由电感器L1、整流二极管D1—D4、滤波电容C1-C3和变压器T1初级构成，它们完成对交流高压的整流滤波。
第二部分是输出级，变压器T1主次级、高频整流二极管D8、滤波电感器L2和滤波电容C8-C9构成主输出电路；变压器T1副次级、高频整流二极管D9、滤波电感器L3、滤波电容C11-C13和U4构成副输出电路，由于副输出电路没有反馈回路，所以增加一个低压差稳压器U4稳定输出电压。副输出级和主输出级间之间在物理上完全隔离，因此副输出电压可为需要隔离的电路，比如RS-485通信接口的隔离部分电路供电。
第三部分是控制级，由安森美半导体的低成本小功率离线反激开关电源控制器NCP1215、电子开关Q1和供电电路等构成。在负载变小时，NCP1215通过增加开关的关闭时间来降低工作频率，从而减少整个电源的能耗，使其符合美国能源之星(Energy
Star)或欧洲蓝天使（Blue Angel）低待机能耗的标准。
第四部分是反馈级，由分流调节器U3、取样电阻器R8-R9和光电隔离传输器U2等构成。 |
| |
| AC-DC电源外形图 |
 |
| |

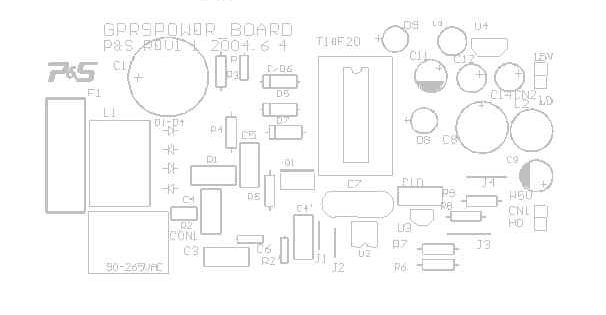

| AC-DC电源元件布局图 |
 |
| |

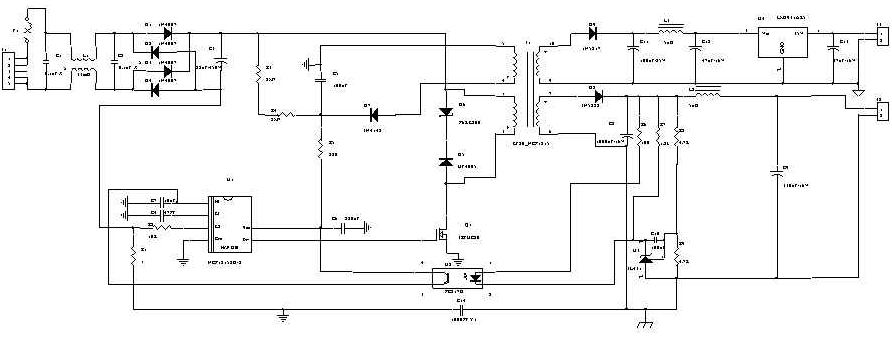

| 电路原理图 |
 |
| |
| 电源元件清单 |
| 产品名称 |
标号 |
型号 |
主要性能参数 |
制造商 |
数量 |
| 控制器 |
U1 |
NCP1215 |
|
ON |
1 |
| 光电隔离器 |
U2 |
PC817B |
|
SHARP |
1 |
| 基准 |
U3 |
TL431BILP |
|
TI |
1 |
| LDO |
U4 |
LM2931AZ-5.0 |
|
ON |
1 |
| 整流二极管 |
D1-4 |
1N4007 |
1A 700V |
ON |
4 |
| TVS |
D6 |
P6KE200 |
200V |
ON |
1 |
| 快恢复二极管 |
D5 |
MUR160 |
1A 600V |
ON |
1 |
| 开关二级管 |
D7 |
MMSD4148T1 |
0.15A 75V |
ON |
1 |
| 肖特基二级管 |
D8 |
1N5822 |
3A 40V |
ON |
1 |
| 肖特基二级管 |
D9 |
IN5817 |
1A 40V |
ON |
|
| 电感 |
L1 |
PS33mH |
33mH 0.3A |
P&S |
1 |
| 电感 |
L2 |
PS |
8X10 5uH |
P&S |
1 |
| 电感 |
L3 |
PS |
5X7 5uH |
P&S |
|
| 变压器 |
T1 |
EF20_NCP1215_5V@1A |
|
P&S |
1 |
| 安规电容 |
C1 |
MKT104KX2 |
0.1uF X2 |
TENTA |
1 |
| 安规电容 |
C2 |
MKT104KX2 |
0.1uF X2 |
TENTA |
1 |
| 电解电容 |
C3 |
450YXA22M |
22uF 450V |
Rubycon |
1 |
| 独石电容 |
C4 |
|
47P 50V |
|
1 |
| 独石电容 |
C5 |
|
0.1uF 50V |
|
1 |
| 独石电容 |
C6 |
|
0.22uF 50V |
|
1 |
| 独石电容 |
C7 |
|
0.01uF 50V |
|
1 |
| 电解电容 |
C8 |
16YXF1000M |
1000uF 16V |
Rubycon |
1 |
| 电解电容 |
C9 |
16YXF330M |
330uF 16V |
Rubycon |
1 |
| 独石电容 |
C10 |
|
0.1uF 50V |
|
1 |
| 电解电容 |
C11 |
25YXF100M |
100uF 25V |
Rubycon |
1 |
| 电解电容 |
C12 |
16YXF47M |
47uF 16V |
Rubycon |
1 |
| 电解电容 |
C13 |
16YXF47M |
47uF 16V |
Rubycon |
1 |
| 安规电容 |
C14 |
PY10B102 |
1000P |
PAN OVERSEAS |
1 |
| 金属膜电阻 |
R1 |
|
1 1/4W |
|
1 |
| 金属膜电阻 |
R2 |
|
10K 1/4W |
|
1 |
| 金属膜电阻 |
R3-4 |
|
2.7M 1/4W |
|
2 |
| 金属膜电阻 |
R5 |
|
220 1/4W |
|
1 |
| 金属膜电阻 |
R6 |
|
100 1/4W |
|
1 |
| 金属膜电阻 |
R7 |
|
1.2K 1/4W |
|
1 |
| 金属膜电阻 |
R8 |
|
4.7K 1/4W |
|
1 |
| 金属膜电阻 |
R9 |
|
4.7K 1/4W |
|
1 |
|
| |
|
| |
NCP1215EVM 是关于ON Semiconductor
NCP1215 产品的评估套件，它由评估板NCP1215 EV_BOARD 和包括本文档在内的资料光盘组成。NCP1215
EV_BOARD 是已完全装配好并经测试的电路板，可适用于ONSemiconductor 开关模式电源控制器NCP1215
芯片的评估，通过板上的JP1 跳线器，可将评估板配置成AC-DC 适配器或带恒流特性的充电适配器。
关于NCP1215-EVM更为详细的说明请参见《NCP1215-EVM用户使用手册》。 |
| |
