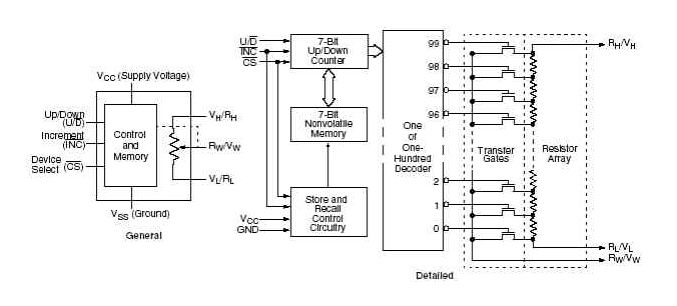

X9C102 / 103 / 104 / 503 是固态非易失性电位器，他们都包含有 99 个电阻单元的电阻阵列，在每个单元之间和二个端点都有可以被滑动单元访问的抽头点。滑动单元的位置由 CS、U / D 和INC三个输入端控制。滑动端的位置可以被存储在一个非易失性存储器中，因而在下一次上电工作时可以被重新调用。 产品特性
低功耗 CMOS： VCC = 3V 至 5.5V；工作电流最大 3mA；等待电流最大 500mA 99 个电阻单元：有温度补偿；± 20% 端点到端点阻值范围 100 个滑动抽头点：滑动端的位置取决于三线接口；类似于 TTL 升/降计数器；滑动端位置存储于非易失性存储器之中，可以在上电时 重新调用 滑动端位置数据可以保存 100 年 X9C102=1KW X9C103=10KW X9C503=50KW X9C104=100KW 应用领域 控制过程 参数调整 信号处理 应用电路
管脚图
-
器件型号 DCP
数工作电压(V) 总
阻
值
(kΩ)端电压(V) 抽头数 接口方式 电阻
增加
方式滑动
端电流
(mA)封装/温度(℃) 描述 购买 X9C102P 单 4.5~5.5 1 -5~5 100 CS，U/D，INC 线性 ±1 8PDIP/0~70 非易失性
X9C102PI 单 4.5~5.5 1 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8PDIP/-40~85 抽头位置掉电自动保存 X9C102S 单 4.5~5.5 1 -5~5 100 CS，U/D，INC 线性 ±1 8SOIC/0~70 非易失性， 无铅 X9C102SI 单 4.5~5.5 1 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8SOIC/-40~85 抽头位置掉电自动保存 X9C103P 单 4.5~5.5 10 -5~5 100 CS，U/D，INC 线性 ±1 8PDIP/0~70 抽头位置掉电自动保存 X9C103PI 单 4.5~5.5 10 -5~5 100 CS，U/D，INC 线性 ±1 8PDIP/-40~85 抽头位置掉电自动保存 X9C103S 单 4.5~5.5 10 -5~5 100 CS，U/D，INC 线性 ±1 8SOIC/0~70 非易失性，无铅 X9C103SI 单 4.5~5.5 10 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8SOIC/-40~85 抽头位置掉电自动保存 X9C104P 单 4.5~5.5 100 -5~5 100 CS，U/D，INC 线性 ±1 8PDIP/0~70 非易失性 X9C104PI 单 4.5~5.5 100 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8PDIP/-40~85 抽头位置掉电自动保存 X9C104S 单 4.5~5.5 100 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8SOIC/0~70 抽头位置掉电自动保存 X9C104SI 单 4.5~5.5 100 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8SOIC/-40~85 抽头位置掉电自动保存 X9C503P 单 4.5~5.5 50 -5~5 100 CS，U/D，INC 线性 ±1 8PDIP/0~70 抽头位置掉电自动保存 X9C503PI 单 4.5~5.5 50 -VCC~VCC 100 CS，U/D，INC 线性 ±1 8PDIP/-40~85 抽头位置掉电自动保存 X9C503S 单 4.5~5.5 50 -5~5 100 CS，U/D，INC 线性 ±1 8SOIC/0~70 非易失性，无铅 X9C503SI 单 4.5~5.5 50 -5~5 100 CS，U/D，INC 线性 ±1 8SOIC/0~70 抽头位置掉电自动... 抽头位置掉电自动保存
，无铅数据手册 应用笔记
