ACS102、ACST4都是采用ASD™技术制造的交流电路开关，它具有高集成度、附有片内保护单元，及由微控制器可以直接驱动的特点。其内部不仅集成了可控硅开关、还嵌入了高压抑制器及电平转换器。片内电平转换驱动器使MCU与主开关分离，防止了任何暂态交流电对MCU的反向冲击，另外，与传统的交流开关相比，此类器件可以有效的缩小PCB板的面积，缩短设计开发周期。

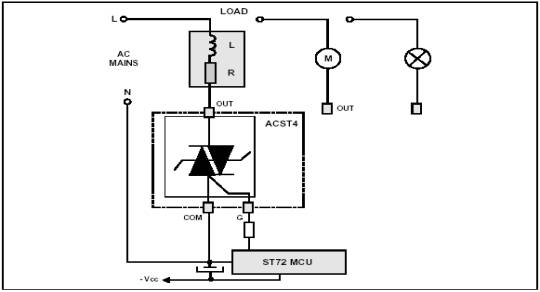

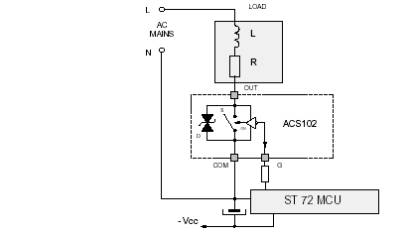

ACS102可以控制0.2A的负载，其开关内部装有一个高电压的钳位电路以吸收电感断路时的能量，并有一个门电平移位驱动器以便将数字控制器与主开关分离，它是由流出门极引脚的负门极电流触发。而ACST4可以控制4A的负载，更适用于大电流的家用电器和工业控制的场合，它内部嵌入了一个高电压的钳位三端双向可控硅开关元件以吸收电感断路时的能量，以及抵挡IEC61000-4-5
标准的瞬态冲击。 |
| |
|
 |
集成开关驱动器 |
|
交流开关应用控制系统
|
|
极好线路噪声抑制
|
|
驱动低功率大电感或电阻性负载 |
|
极低门极触发电流: ACS102 ：IGT
< 5mA; ACST4：IGT < 10mA or 25m |
|
ACS102：继电器、真空管、螺线管、泵、风扇、微电机、门锁，小功率灯泡 |
|
无需外部电路保护和缓冲网络，直接连接MCU |
|
ACST4：洗碗机喷水泵、空调风扇 |
|
能安全承受线路暂态尖峰信号，满足IEC1000-5-5标准 |
|
|
|
ACS102：VDRM / VRRM = 500V; ACST4： VDRM /
VRRM =+/-700V
|
|
|
|
重复关断峰值电压：ACS102：VCL = 600V; ACST4：VCL typ
= 1100V |
|
导通电流:ACS102 ：IT(RMS) = 0.2A; ACST4： IT(RMS)
= 4A |
|
允许多个器件连接到一个公共端，易于布板和散热 |
|
ACST4 高浪涌电流能力30A for 20ms fullwave |
|
高噪声抗干扰能力：静态dV/dt >500V/μs |
|
| |
| |
| |
| ACS102 |
 |
| |
| ACST4 |
 |
| |
|
| |
| ACS102 |
ACST4 |
 |
 |
| |
|
| |
 |
 |
| |
|
| |
| Ordering type |
Marking |
Package |
Weight |
Base qyt |
Delivery mode |

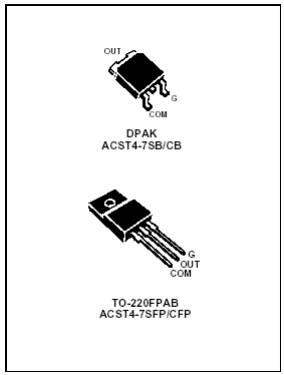

| ACST4-7SB |
ACST47S |
DPAK |
0.3g |
75 |
Tube |
| ACST4-7SB-TR |
ACST47S |
DPAK |
0.3g |
2500 |
Tape & reel |
| ACST4-7SFP |
ACST47S |
TO-220FPAB |
2.4g |
50 |
Tube |
| ACST4-7CB |
ACST47C |
DPAK |
0.3g |
75 |
Tube |
| ACST4-7CB-TR |
ACST47C |
DPAK |
0.3g |
2500 |
Tape & reel |
| ACST4-7CFP |
ACST47C |
TO-220FPAB |
2.4g |
50 |
Tube |

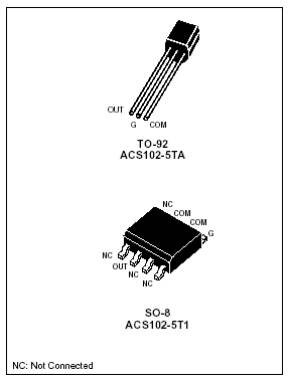

| ACS102-5TA |
ACS102 |
TO-92 |
0.2g |
2500 |
Bulk |
| ACS102-5TA-TR |
ACS102 |
TO-92 |
0.2g |
2000 |
Tape & reel |
| ACS102-5T1 |
ACS102 |
SO-8 |
0.11g |
100 |
Tube |
| ACS102-5T1-TR |
ACS102 |
SO-8 |
0.11g |
2500 |
Tape & reel |
|
| |
