锂离子 / 锂聚合物电池充电器
  • ISL6292 是单节锂离子或锂聚合物电池充电器，可以在低至 2.4V 的输入电压下工作。该充电器专为各种类型的 AC 适配器和 USB 端口而设计。当 AC 适配器为电源时，ISL6292 用作线性充电器。电池则在 CC/CV (恒流/恒压) 方式下充电。通过一个外部电阻可将充电流编程为 2A。为了使热耗散最 小，ISL6292 也可以与限定电流的适配器一起工作，在这种应用中，ISL6292 结合了线性充电器与脉冲充电器两者的优点。

    在因热耗散而限制印刷电路板面积时，ISL6292 的充电电流热折返保护 (在器件温度上升到超过 100℃时，充电器就会自动减少充电电流，以防止温度进一 步升高)，这一特点可确保操作的安全进行。其它的特点还包括对电池过度放电预处理、用于在安全温度范围内对电池充电的外部负温度系数 (NTC) 热电阻接 口、自动再充电以及热性能增强型 QFN 或 DFN 封装。

    产品特性 应用领域
    对单节锂电进行完全充电 手提设备，包括医疗手提设备
    极低的热耗散 PDA、便携式电话与智能电话
    集成调整元件与电流传感器 便携式仪器、MP3 播放器
    无需外部反向截止二极管 自充电型电池组
    1% 的电压精度 独立充电器
    可编程的充电电流，最大值可达2A 由 USB 总线供电的充电器
    可编程终止充电电流
    充电电流的热折返保护
    适合多种类型的适配器或USB总线电源
    启动后保证在 2.65V 电压下工作
    周围温度范围：-20℃ ~ 70℃
    热性能增强型 QFN 封装 (可提供无铅选择，后缀为“Z”)
    用于电池温度监控的外部负温度系数 (NTC) 热电阻接口

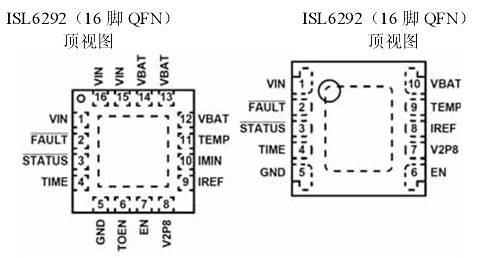

    引脚图

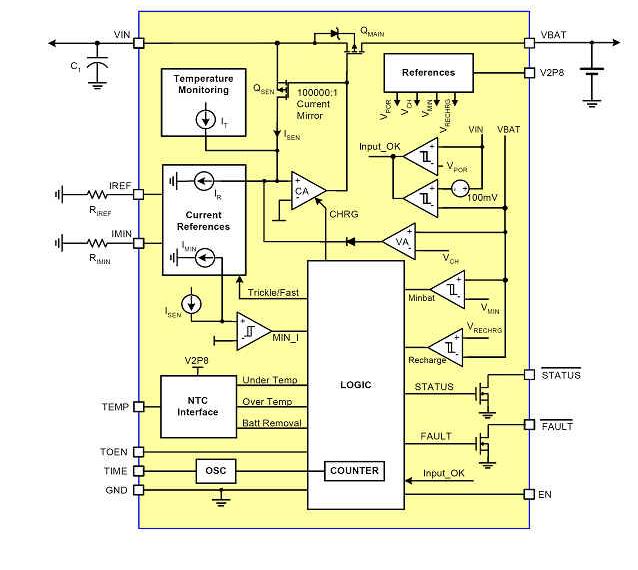

  • 功能框图

    典型应用框图

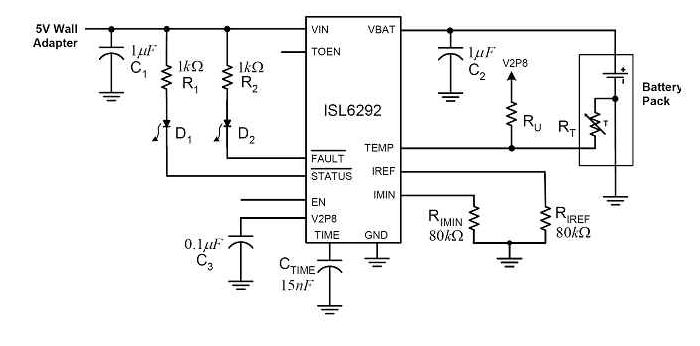

    4x4 或 5x5 QFN 封装典型应用图

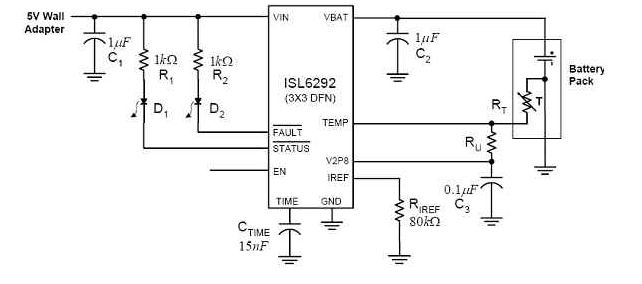

    3x3 QFN 封装典型应用图
  • 产品选型表
    产品型号 VIN
    (min)    		 VIN
    (max)    		 VOUT
    (min)    		 VOUT
    (max)    		 I(max) IOUT
    (max)    		 电压
    精度    		 最大充电
    电流值    		 封装/温度(℃) 描述
    ISL6292-2CR4 2.4V
    		 6.5V 4.158V 4.242V 1mA 2A 1% 2A 16QFN /-20 ~70 单节锂离子或锂聚合物电池充电器

    开发工具
    产品型号 支持器件 描述
    ISL6292-EVM ISL6292 ISL6292评估板
