器件型号：M24Cxx EEPROM
文件编号：PP-2911-70cn
1K~64K位串行I2C总线EEPROM

◇ 产品简介 ◇


M24Cxx系列EEPROM，其容量为1K~64K，作为I2C从设备，所有的存取操作均通过串行时钟同步，读写操作通过I2C主机发送一个开始条件，接着发送设备选择码和读写控制位，再通过一个应答位结束。

◇ 产品特性 ◇ ◇ 应用领域 ◇

2线I2C串行接口，支持400kHz协议
单电压工作：
  2.5～5.5V（M24Cxx-W）
  1.8～5.5V（M24Cxx-R）
  1.7～5.5V（M24Cxx-F）
写操作受控
支持字节和页写(最大16字节)
支持随机和顺序读操作
内部自定时编程周期
自动地址增加
增强型ESD/Latch-Up保护
擦除/写周期大于1 M次
数据保存大于40年
通信设备
  - 路由器, 集线器, 交换机
  - 机顶盒
工业系统
  - 过程控制
  - 智能仪器
计算机系统
  - 桌面计算机
  - 网络服务器
电池供电设备

◇ 引脚图 ◇


DIP, SO, TSSOP, UFDFPN管脚图

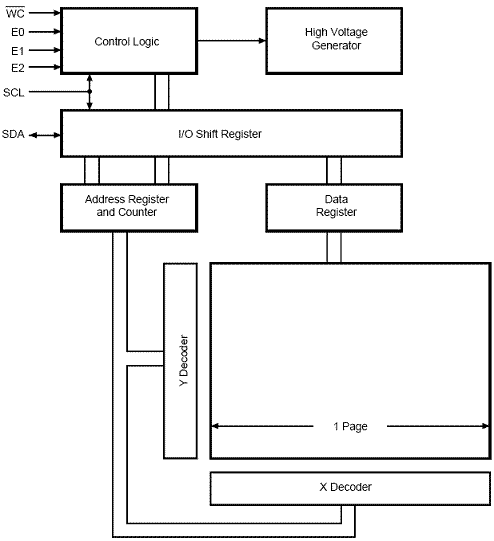

◇ 功能框图 ◇


◇ P&S选购信息 ◇

产品型号 接口方式 最大擦写次数 位密度 结构 最大写入速度(ms) 最大时钟频率(Hz) 工作电压(V) 封装/温度(℃)
M24C01-WBN6 I2C 1M 1K x8 5 400K 2.5~5.5 8PDIP/-40~130
M24C02-WMN6TP I2C 1M 2K x8 5 400K 2.5~5.5 SO-8/-40~85
M24C02-WBN6 I2C 1M 2K x8 5 400K 2.5~5.5 8PDIP/-40~130
M24C04-WMN6TP I2C 1M 4K x8 5 400K 2.5~5.5 SO-8/-40~85
M24C04-WBN6 I2C 1M 4K x8 5 400K 2.5~5.5 8PDIP/-40~130
M24C08-WMN6TP I2C 1M 8K x8 5 400K 2.5~5.5 SO-8/-40~85
M24C16-WMN6TP I2C 1M 16K x8 5 400K 2.5~5.5 SO-8/-40~85
M24C16-WBN6 I2C 1M 16K x8 5 400K 2.5~5.5 8PDIP/-40~130
M24C32-WMN6TP I2C 1M 32K x8 5 400K 2.5~5.5 SO-8/-40~85
M24C64-WMN6TP I2C 1M 64K x8 5 400K 2.5~5.5 SO8/-40~85

◇ 产品替换参照 ◇

M24Cxx系列产品替换参照表
替换厂商 Atmel Microchip
替换产品型号 AT24C系列 24AA系列
