安森美半导体产品引领 BEVs/PHEV 车载充电机 ( OBC ) 先进高效设计 —— 三相 11 kW PFC-LLC OBC 平台
分享到:
该平台提供最先进的效率 ( >95.5% ),包括 AEC-Q101 SiC 电源器件和用于两级交流充电的驱动器。该套件
采用模块化设计,带有多块电路板,并配有可执行的数字控制软件和图形用户界面,有助于在 OBC 应用中,
测试和测量 SiC 器件和无源元件,旨在展示 SiC 器件的效率,为三相 PFC-LLC 拓扑系统的开发提供基础
知识。电路板采用的碳化硅元件有:MOSFET 1200 V、80mΩ ( NVHL080N120SC1 )、
SiC MOSFET 栅极驱动器 6A ( NCV51705 ) 和二极管 650V、30A ( FFSH3065B ) 。

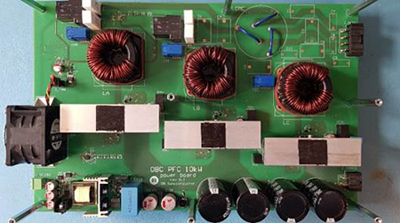

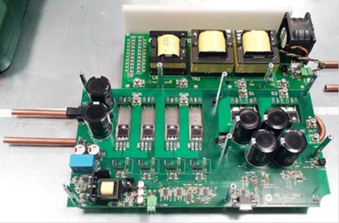

评估板

特性
AEC-Q101 合格的 SiC 电源器件和驱动器
AC/DC 三相 PFC 全桥 ( 电压源逆变器 )
DC/DC 全桥
可执行软件 FOC ( 矢量控制 )、CC 和 CV
图形用户界面 GUI
输入电压:195~265 VAC
DC 母线最大值:735 VDC
输出电压:200~450 VDC
输出电流:0~40A
fs 最大值:400 kHz
UART 串行通信
Arduino DUE 控制器

应用领域
车载充电器 ( OBC )
电动汽车充电
工业高效 AC/DC
电池充电器
三相电机驱动和 SMPS

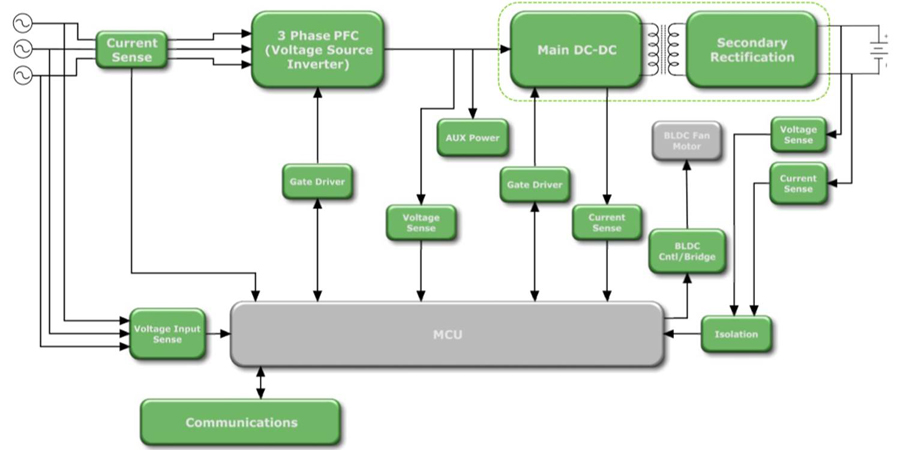

结构框图

主要器件
产品型号 厂商 描述 AEC-Q101 资料 购买
功率因数控制 PFC 器件
NCP51705MPXON Semiconductor 单 6A SiC MOSFET 驱动器 NCP51705MPX 咨询
NVHL080N120SC1ON Semiconductor N 沟道碳化硅 MOSFET - 购买
NCP4304ADR2G ON Semiconductor 同步整流,次级端控制器 - 购买
NCP1252DDR2GON Semiconductor 电流模式 PWM 控制器 - 购买
BAS16HT1G ON Semiconductor 正向峰值电流 200mA 的开关二极管 SBAS16HT3G 购买
MBR0540T1GON Semiconductor 0.5A,40V 表贴型肖特基势垒功率整流器 NRVB0540T1G 购买
NCS2333DR2G ON Semiconductor 低功耗,零漂移,精密运算放大器 - 购买
NTF2955T1GON Semiconductor 功率 MOSFET NVF2955T1G 购买
谐振电路 LLC 器件
FFSH3065AON Semiconductor 30A,650V,碳化硅二极管 FFSB3065B-F085 购买
NVHL080N120SC1 ON Semiconductor N 沟道碳化硅 MOSFET - 购买
NCS333SN2T1GON Semiconductor 单运算放大器 NCV333ASN2T1G 购买
NCP4304ADR2G ON Semiconductor 同步整流,次级端控制器 - 购买
NCV7342D13R2GON Semiconductor 低功率 CAN 收发器 - 购买
NCS210RSQT2G ON Semiconductor 电压输出,双向电流分流感应放大器 NCV210RSQT2G 购买
NCP1252DDR2GON Semiconductor 电流模式 PWM 控制器 - 购买
