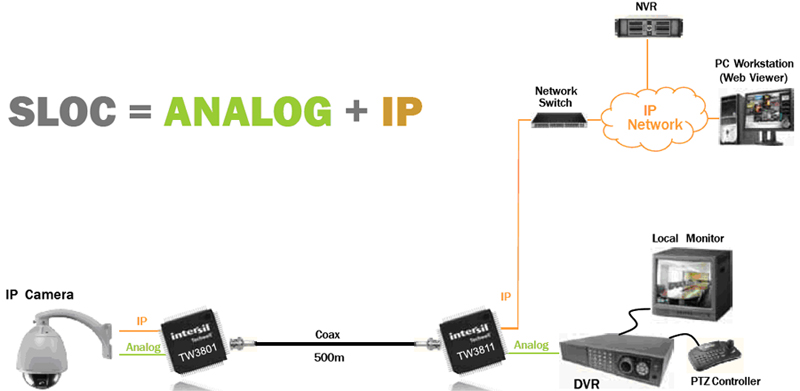

| Intersil 的 TW3801 / 3811 就是专门为安防系统应用厂商开发的一对 modem PHY 解决方案，TW3801 是网络摄像机 modem PHY 发送芯片，TW3811 是 modem PHY 接收芯片，TW3801 和 TW3811 一起组成了一个高效、稳定的长距离同轴电缆传输解决方案。 |
|
|
|
 |
在一根同轴电缆上同时传输 CVBS 模拟视频&数字IP数据 (最长可达500m) |
|
单一的 BNC 接口，支持模拟 CVBS 视频预览 |
| |
- 拥有专利的智能信号检测技术，可以只输出 CVBS |
|
全双工数字通讯 |
| |
- 下行带宽可以达到 36Mbps (从网络摄像机到接收器) |
| |
- 上行带宽可以达到 11Mbps (从接收器到网络摄像机) |
|
以太网 MAC MII 接口用于连接网络摄像机的主 DSP/SOC |
|
可选的以太网 PHY MII 接口，用于连接外部以太网 PHY 芯片 |
|
2 线控制接口 |
|
内部集成PLL，只需一颗 25MHz XTAL |
|
1.8V，3.3V 供电 |
|
低功耗 |
|
封装：100-TQFP (12x12mm) |
|
|
在同一根同轴电缆上同时传输 CVBS 模拟视频&数字IP数据 (最长可以达到 500m) |
|
支持 CVBS 模拟视频预览 |
| |
- 拥有专利的自适应模拟均衡调节技术，扩展了 CVBS 视频的传输距离 |
|
拥有专利的基于 SLOC 技术的网络摄像机自动检测技术 |
|
全双工数字通讯 |
| |
- 下行带宽可以达到 36Mbps (从网络摄像机到接收器) |
| |
- 上行带宽可以达到 11Mbps (从接收器到网络摄像机) |
|
以太网 MAC MII 接口用于连接网络摄像机的主 DSP/SOC |
|
可选的以太网 PHY MII 接口，用于连接外部以太网 PHY 芯片 |
|
2 线控制接口 |
|
内部集成 PLL，只需一颗 25MHz XTAL |
|
1.8V，3.3V 供电 |
|
低功耗 |
|
封装：100-TQFP (12x12mm) |
|
|
|
|
|
|
单通道 SLOC 传输调制解调器 |
|
嵌入式 SLOC 摄像机驱动器 |
|
|
|
|
|
|
|
