USB-C™ 全套完整的 AC-DC 和 DC-DC 方案
传统上,传统的 USB Type-A 和 Micro B 电缆都有指定的源和设备形状系数。USB-C ( 也称为 USB Type-C ) 引入了灵活性,因此电缆的两端可以在任何方向上互换使用。具有供电 ( PD ) 功能的 USB-C 允许系统协商高达 100 W 的功率,远远超过了之前的 7.5 W 限制。 USB-C PD 标准的数据速率也已迁移到最高 40 Gbps。

为了在两个或多个 USB-C 系统之间实现功能,系统必须进行通信,并分配将提供电源和数据以及将接收传输的电源和数据的设备。 这种类型的设备通信角色分配是 USB 的新增功能。 因此,必须为特定应用精心设计 USB-C 系统。 安森美半导体提供一整套 AC-DC 和 DC-DC 方案,包括参考设计,样品固件和业界领先的 GUI 接口。 安森美半导体的解决方案使客户能够快速而自信地将 USB-C 集成到他们的平台中。
AC-DC 方案
AC-DC 方案应用于终端应用,如AC-DC 壁式适配器、USB 壁式插座和工业电源系统。
针对使用最新的 USB 充电标准的智能 AC-DC 应用,安森美半导体最近推出了一款带同步整流器的完全集成的 USB-C PD 和 PPS 控制器。FAN6390 集成了策略管理器,符合 USB-C PD 3.0 和 PPS 标准。它采用了一个极低的 5 mΩ 感测电阻,提供高达 60W 的完全集成电源方案。还可在 AC-DC 方案中加入 CC 线路上的高压保护功能。FAN6390 符合 USB-C 和 USB PD 设计的所有要求。
与 FAN6390 相辅相成的是我们公司为隔离式 AC-DC 应用提供的完整的初级侧方案。下面的框图展示了我们同类产品中最好的 AC-DC 方案,其增强的智能水平为用户提供最佳的充电体验,即使是那些全天保持多台设备运行的用户。

图 1: USB-C AC-DC 方案框图
该方块图解决方案支持在 20 V 的 VBUS 上提供高达 60 W 的输出功率提供。该设计的最大输出电流为 3 A,可协商 VBUS 为 5 V、11 V 或 15 V,符合 USB-C PD 标准中定义的标准电压。当不需要 USB-C PD 合同充电时,FAN6390 将配置端口以提供 USB-C 标准所定义的电源。从通过光电耦合器与初级侧通信到集成所有必要的控制来实现 USB-C PD 策略管理器,FAN6390 为 AC-DC 设计人员提供了成功利用最新的 USB-C 充电标准的工具。

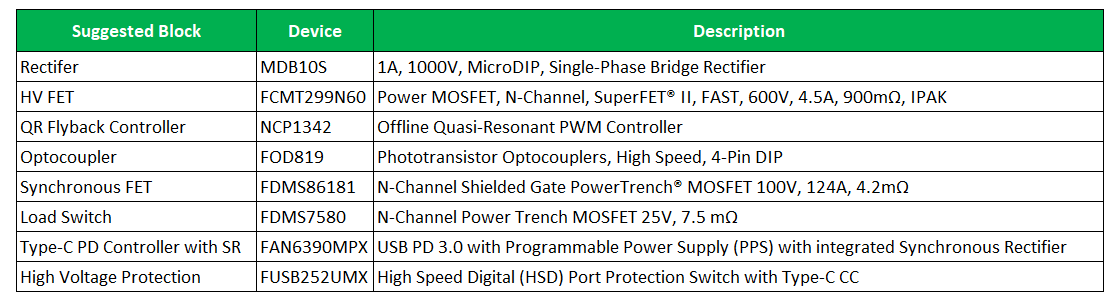

在 AC-DC 方案方面,安森美半导体提供了包括 MDB10S 在内的高性能初级产品,包括 1 A、1000 V 低正向压降的单相桥式整流器 MDB10S。 然而,本次展示的明星产品是高性能的准谐振反激控制器 NCP1342。 它包括集成的高压启动,并采用了专有的快速频率返走技术,以提高高开关频率的轻负载效率。这意味着由于变压器和元件的减小,会带来功率密度更高和更小的适配器。

DC-DC 方案
DC-DC 方案应用于终端应用,如个人电脑/笔记本电脑、智能手机、拓展口、配件、汽车、可穿戴设备、消费类和工业等。

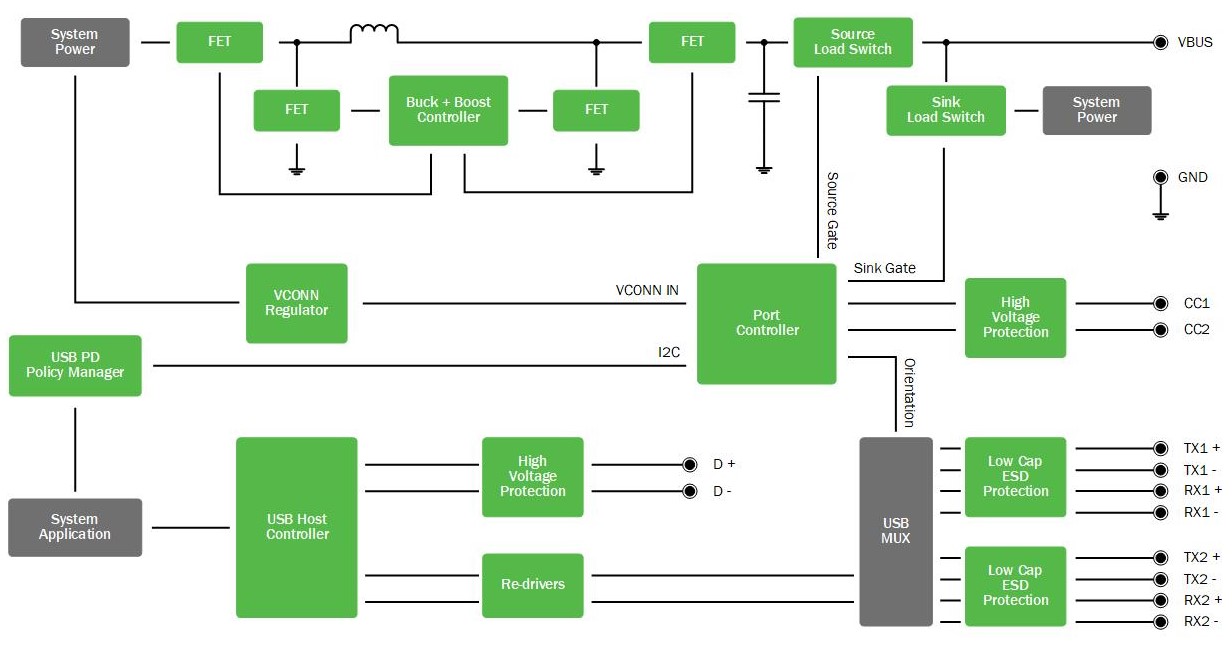

图 2: USB-C DC-DC 方案框图

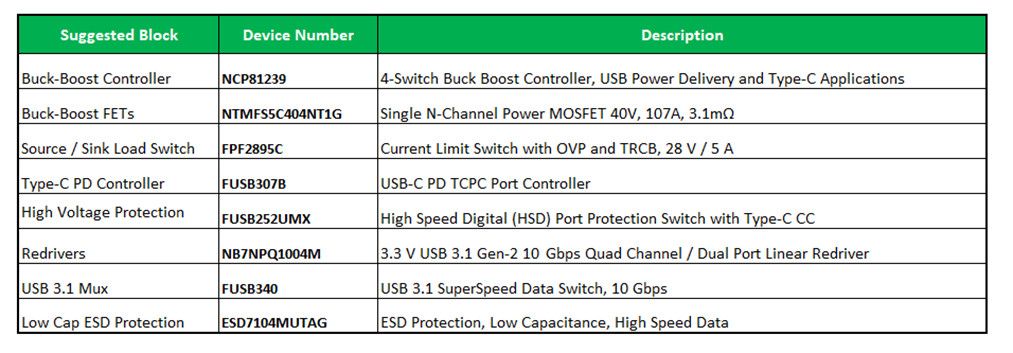

DC-DC 方案包括 NCP81599,具有降压/升压功能和四个集成的 40 V FET 驱动器。它符合 QC 3.0 标准,通过 I2C 编程,具有高度灵活性。电源通过专门设计的隔离开关进行电流限制和过压保护。 FUSB307B USB-C 控制器本身完全符合 PD 3.0 和 TCPC 标准,是多端口系统的理想选择。USB-C 的数据速率可高达 10 Gbps,这意味着信号完整性可能会因 PCB 走线和传输电缆而降低。安森美半导体有一系列转接驱器产品,如 NB7NPQ1004M,通过在输入接收器上进行不同级别的均衡和输出发射器上采用平坦增益放大来补偿这些损耗。信号还可以通过一个 SS 开关进行多路复用,以保持信号的完整性。

安森美半导体通过为 AC-DC 和 DC-DC 设计人员提供必要的工具,使他们轻松、成功地将最新的 USB 标准集成到其设计中,从而在 USB-C PD 细分市场上取得长足的进步。除了框图之外,安森美半导体还提供了大量的特定应用参考设计组合。这些参考设计包括客户友好的图形用户接口 ( GUI ),在某些情况下更提供示例参考代码。继续了解我们的 USB-C方案,以及它们如何满足您在各种应用中的设计和方案需求。
