瑞萨锂离子电池管理器 RAJ240090/100
分享到:


RAJ240090/100 是瑞萨公司锂离子电池电量计量集成电路( FGIC ),内部集成了一个微处理器单元 MCU 和一个模拟前端 AFE,实现对 3-1/3-10 节的电池管理。瑞萨 RL78 MCU 内核,具有多种低功率模式,能够在超低功率下达到高性能。MCU 内部 128K FLASH 闪存中,通过算法控制连接的嵌入式模拟和数字电路,实现电池电压、电流和温度的测量,剩余电量计算,过流、过压和过温保护以及其它电池管理的控制。内部高边 MOS 驱动,支持高、低边充、放电 MOS 控制,内部、外部电池均衡电路,高电压 IO 口。

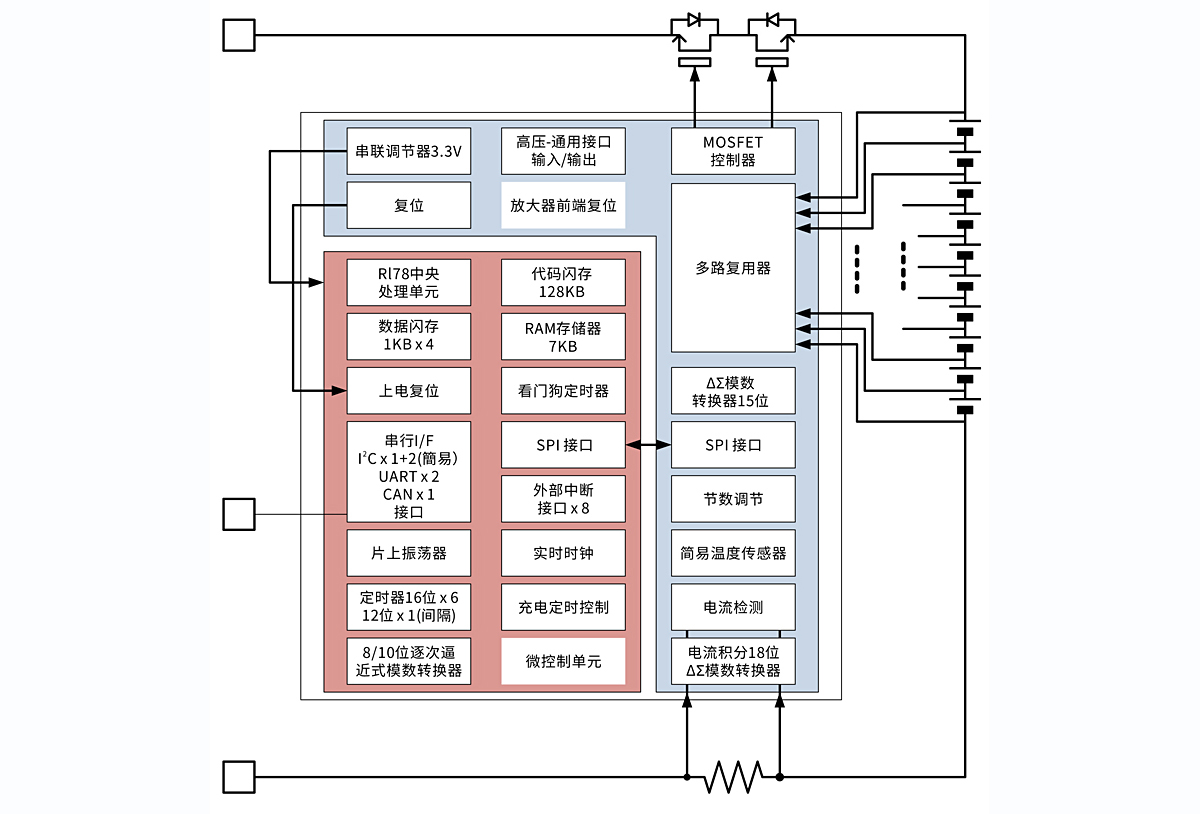

应用框图

产品特性
电池容量检测,可设定电池保护功能
支持高达 10 节锂离子和锂聚合物电池( RAJ240090 支持 3 至 8 节电池)
内部采用瑞萨公司超低功耗 RL78 CPU 内核多功能处理器
封装:64 引脚 LQFP 塑封
存储器:128KB 程序闪存,4KB 数据闪存,7KB SRAM 存储器
时钟发生器:32KHz 至 32MHz(MCU),4.194MHz 和 131.072KHz(AFE)
通用输入/输出口:31 个
串行接口:SPI 接口,I2C 接口,UART 接口,CAN 接口
定时器:16 位定时器,12 位定时器,实时时钟 RTC,AFE 定时器
嵌入 15 位 A/D 转换器( AFE )
每节电池电压和温度检测,电流检测,短路检测,过流检测
工作电压范围:4.0V 至 50V
工作温度范围:RAJ240090 支持 TA = -20 ~ +85°C
                       RAJ240100 支持 TA = -40 ~ +85°C

应用范围
用于电动自行车、电动踏板车、踏板辅助自行车、电动工具、真空吸尘器、无人机、电池备份系统和储能系统( ESS )等。

主要器件
产品型号 厂商 描述 资料 购买
RAJ240100A20GFP#HC2 Renesas

锂离子电池管理器

订购
