Interface 无处不在,ST Interface 联接世界!
分享到:


±15kV ESD 保护,5V 供电 RS-232 收发器   ±15 kV ESD 保护,低功率 RS-485/RS-422 收发器
ST232EB 和 ST232EC 器件均集成了两个驱动器、两个接收器,适用于恶劣环境下的 RS-232 和 V.28 通信。每个驱动器输出和接收器输入都受到保护,免受 ±15kV 静电放电 ( ESD ) 冲击。当按照 EIA/TIA-232E 规范加载时,驱动输出可高达 230kbps 的数据速率,满足所有 EIA/TIA-232E 和 CCITT V.28 规范要求。   ST485E 是一款低功耗收发器,用于 RS-485 和 RS-422 通信。每个驱动器输出和接收器输入都受到保护,不受 ±15 kV 静电放电 ( ESD ) 冲击的影响,无需闭锁。集成了一个半双工配置的驱动器和接收器。当卸载或满载禁用驱动器时,该收发器功耗 300µA ( 典型值)。

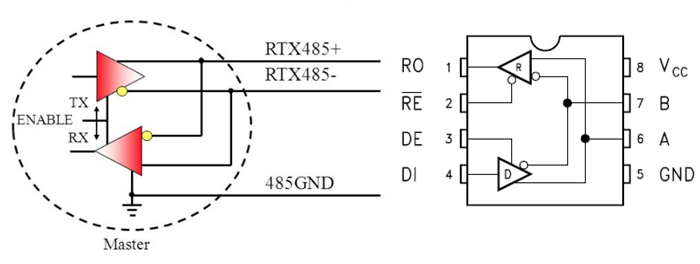

典型应用

典型应用


产品特性

产品特性
  RS-232 I/O 引脚的 ESD 保护:±15kV 人体模型     低静态电流:300µA   -7V 至 12V 共模输入电压范围
  确保 230 kbps 数据速率     设计用于 RS-485 接口应用   驱动器在三态下保持高阻抗或断电
  确保斜率范围为 3 至 30 V/µs     70 mV典型输入滞后   总线上最多允许挂 256 个收发器
  单 5 V 电源供电     单路 5V 电源供电   ESD 保护:
      30 ns 传播延迟,5 ns 偏斜   ― ±15kV (人体模式)
      限流和热关断过载保护   ― ±8 kV (IEC-1000-4-2接触放电)

应用范围

应用范围
   POS 打印机     视频监控
  工业 PC 机     电表、水表煤气表抄表系统
  音视频播放器     电源监控系统
  医疗设备
  RS-232 至 CAN 转换器

主要器件
产品型号 温度范围 封装 资料
ST232EBDR -40 to 85℃

SO16

购买
ST232ECDR 0 to 70℃

SO16

购买
ST232EBTR -40 to 85℃

TSSOP16

购买
ST232ECTR 0 to 70℃

TSSOP16

购买
ST485EBD -40 to 85℃

SO-8

购买
ST485ECDR 0 to 70℃

SO-8

购买
ST485EBDR -40 to 85℃

SO-8

购买
ST485EXDR -55 to 125℃

SO-8

购买

相关产品均货源充足,如果您想了解更多产品信息,请点击此处,下载选型手册。
  如需购买,请直接联系 400-800-8051 转 8813,邮箱:qinj@icbase.com
