奥伦德（Orient）1500V高负载电压继电器光耦OR-AQV258

分享到：

QQ 新浪微博

OR-AQV258是固态继电器，在发光侧（输入侧）包含一个AIGaAs红外LED，光学耦合到高压输出检测器电路。检波器由一个光伏二极管阵列和输出侧的 MOSFET组成。它们可以实现仅AC/DC和DC输出连接。

光继电器主要趋势是替代传统机械继电器，与传统的机械继电器相比有如下优点：安装区域小型化、高可靠性（长寿命）（无触点）、低输入电流/低电压驱动（输入电流仅需3-5mA最大）、优良的开关特性（高速、低噪声）（只需几毫秒）等，在某些应用中替代传统机械继电器。

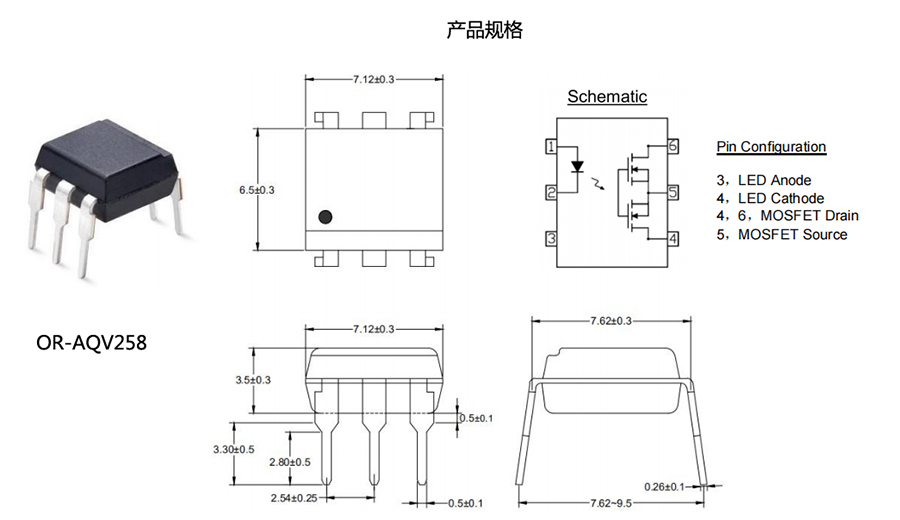

封装

特性

碳化硅MOSFET输出

低工作电流

1500V负载电压

5000V高I/O隔离电压

温度范围：-40°C-125°C

应用范围

工业控制

FA/OA设备

医疗系统

高速检测机

安全系统

交流设备

温度控制

测量设备

家用电器

主要器件

类别	封装	奥伦德	Avago	Toshiba	Panasonic	EL	Omron
PhotoMOS SSR 光耦	SOP6	OR-AQV258			AQV258
	SOP4	OR-M406A	ASSR-1218 ASSR-1228 ASSR-4120 ASSR-1510	TLP170A TLP171A TLP172AM	AQY282 AQY212S	ELM406A	G3VM-61VY1/2
	SOP4	OR-M440A	ASSR-4118 ASSR-4110	TLP170G TLP170GM TLP172GAM TLP172GM	AQY217GS AQY210S AQY214S	ELM440A	G3VM-401G
	SOP4	OR-M460A		TLP170J TLP171J		ELM460A	G3VM-601G
	SO-16	OR-601J	ASSR-601J

☆	产品订购：Holly Lin 邮箱：holly.lin@dxytech.com

相关应用

1、汽车BMS:
由于需要进行总电压监测，在车辆行驶过程中经常需要进行电压监测或停止。由于这个原因，具有触点开/关限制和开关速度慢的机械继电器是不合适的。此外，对于电压监测，通常是通过一个分流电阻器，只施加了很小的电流。在这些背景下，光继电器，一种非接触式继电器，是作为这个电路的ON/OFF开关。
在各种情况下检查是否存在接地故障，如驾驶、停车、充电等。同时，如果电路开关一直处于ON状态，则无法进行正常检测执行。为此，对地故障检测电路上的开关采用高耐压接触磨损的光继电器。

2、家用储能BMS:

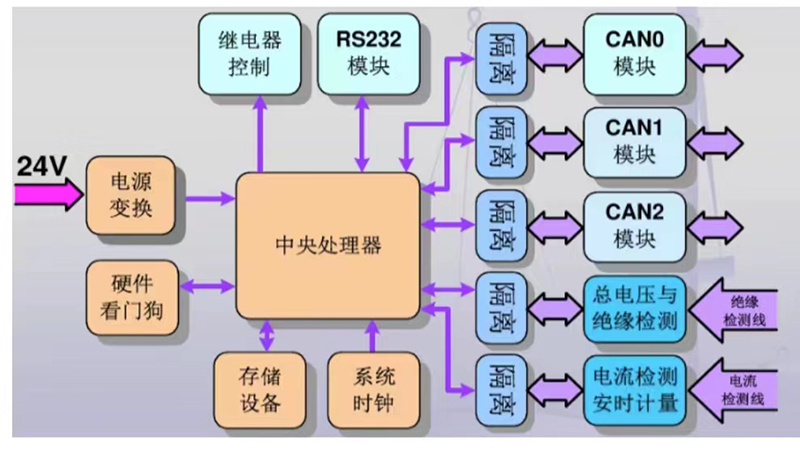

电池作为系统的核心储能器件，需要实时监控电池的在线状态。BMS系统中BCU模块通过CAN总线与BMU模块实时通信，获取单体电压、箱体温度、绝缘电阻等系统参数；通过电流传感器采集充放电电流，动态计算SOC，并通过触摸屏显示相关数据。
光继电器作为提供电池检测开关回路，达到监视电池电压、电流、SOC、SOH等目的。
