TI 公司低成本，低功耗，高精度的自校准 16 位 ADC
  • ADS11×× 产品是由德州仪器公司(TI)推出的一款业界最小封装(SOT23-6)的 16 位△∑型模数转换器(ADC)。该系列是具有内置可编程增益放大器(PGA)、振荡器和二线式 I2C 串行接口的精密、宽动态范围 ADC。它们可在 2.7V 至 5.5V 电源的条件下工作，功耗仅 0.25mW， 并具备一种断电模式。

    ADS1100 是一种连续自校准 ADC，可提供差分输入和 16 位无丢失码精度，采用 I2C 接口，工作电压为 2.7-5.5V 单电源。ADS1100 的转换速度为 8、16、32、128 次采样/秒(SPS)，精度分别达到 16、15、14 和 12 位。片上可编程增益放大器(最大增益为 8)允许直接测量较微弱信号。在单转换模式中，该器件可在每次转换后自动断电，因此，大大降低了空闲期间的功耗(低至 < 0.15uW)。ADS1110 具有 2.048V 内部基准。ADS1112 能够以 15、30、60 或 240SPS 的速率进行转换操作。

    这三款器件均是专门面向那些要求进行高分辨率测量且占用空间和功耗为主要考虑因素的应用而设计的。我公司目前备有现货和评估板，以方便客户开发和使用。

    产品特性
    16 位无漏失码
    可编程增益放大器：PGA = 1、2、4 或 8 连续自校准
    低噪声：10uVP-P
    电源电压：2.7V 至 5.5V
    低消耗电流：90mA (ADS1100)
    可编程数据率高达 240SPS (ADS1112)
    I2C 串行接口：可提供 8 个地址
    内置基准(ADS1110)：精度：2.048V ± 0.05%；
    温度漂移：5ppm/℃
    微型封装：SOT23 - 6

    应用领域
    工业过程控制
    温度测量
    工厂自动化
    便携式仪表
    智能型发送器

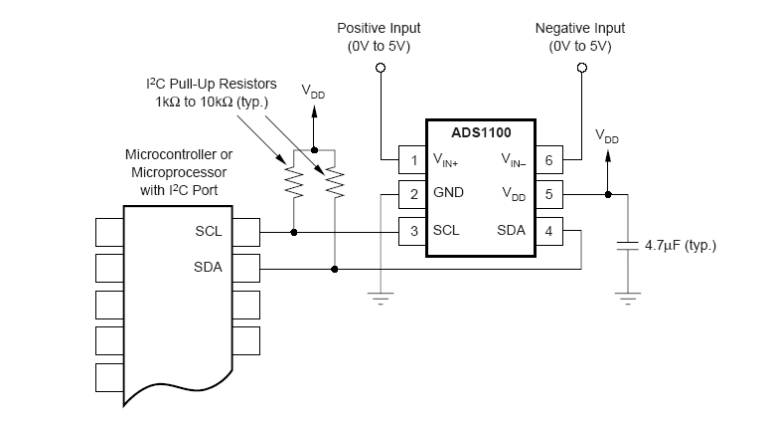

    应用电路

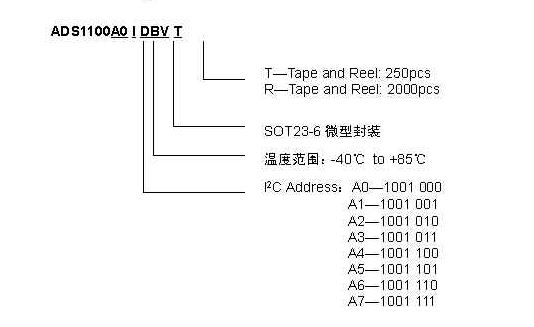

    封装及订货信息

    有关参数
    产品型号 工作电压(V) 位数 速率(kSPS) 输入通道 输入电压(V) 功耗(mW) 接口方式 基准 封装/温度(℃)
    ADS1100 2.7 ~ 5.5 16 0.128 1 PGA(1-8),VDD 0.27 Serial, I2C VDD SOT23-6/-40~+85℃
    ADS1110 2.7 ~ 5.5 16 0.240 1 PGA(1-8), ±2.048 0.72 Serial, I2C 内部 SOT23-6/-40~+85℃
    ADS1112 2.7 ~ 5.5 16 0.240 3 PGA(1-8),±2.048 0.675 Serial,I2C 内部 MSOP-10/-40~+85℃

    开发工具
    产品型号 支持器件 包括内容
    ADS1100EVM ADS1100 ADS1100 评估板一块,资料光盘一个
    ADS1110EVM ADS1110 ADS1110 评估板一块,资料光盘一个




  • 产品型号 工作电压(V) 位数 速率(kSPS) 输入通道 INL最大值(±LSB) 功耗(mW) 接口方式 基准 封装/温度(℃) 描述 购买
    ADS1100A0IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1100A1IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行 I/O 接口 16 位 A/D 转换器
    ADS1100A2IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行 I/O 接口 16 位 A/D 转换器
    ADS1100A3IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行 I/O 接口 16 位 A/D 转换器
    ADS1100A4IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行 I/O 接口 16 位 A/D 转换器
    ADS1100A5IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行 I/O 接口 16 位 A/D 转换器
    ADS1100A6IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行 I/O 接口 16 位 A/D 转换器
    ADS1100A7IDBVT 2.7 ~ 5.5 16 0.13 1 8 0.27 I2C 外部 SOP6/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D 转换器
    ADS1110A0IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1110A2IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1110A3IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1110A4IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1110A5IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1110A6IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1110A7IDBVT 2.7 ~ 5.5 16 0.24 1 0.01 0.72 I2C 内部 6SOT23/-40~85 宽工作电压,单输...
    宽工作电压,单输入通道,串行I/O接口16位A/D转换器
    ADS1112IDGST 2.7 ~ 5.5 16 0.24 3 － 0.68 I2C 内部 VSSOP10/-40~85 宽工作电压,单输...
    宽工作电压,3 输入通道,串行I/O接口16位A/D转换器
