ISL1208是低功耗实时时钟，带定时与晶体补偿、时钟/日历、电源失效指示器、周期或轮询报警、智能后备电池切换和后备电池供电的用户SRAM。

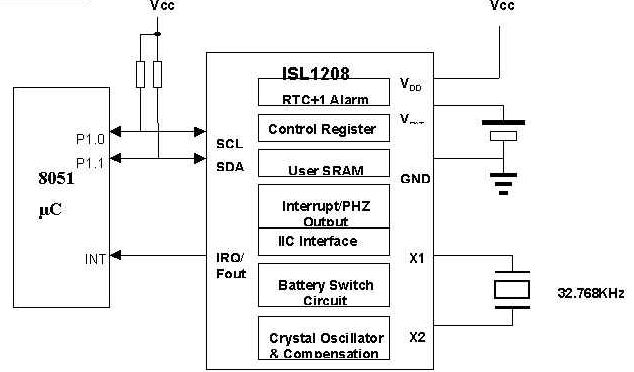

振荡器采用外部、低成本、32.768kHz的晶体。实时时钟用独立的时、分、秒寄存器跟踪时间，并且还带有日历寄存器用于存储日、月、年和星期。日历精确到2099年，具有闰年自动修正功能。 |
| |
|
| |
 |
实时时钟／日历：按小时、分钟和秒追踪时间；星期、日、月、年
|
|
多功能电表 |
|
小型封装：8引脚MSOP和SOIC封装 |
|
HAVC设备 |
|
15种可选择的频率输出 |
|
音频/视频产品元件 |
|
单路报警：可设置为月、日、星期、时、分或秒；单事件或脉冲中断模式 |
|
机顶盒/电视机 |
|
自动切换到后备电池或大电容 |
|
调制解调器 |
|
电源故障检测 |
|
网络路由器、集线器、开关、桥式电路 |
|
片内振荡器补偿 |
|
蜂窝结构设备 |
|
电池后备供电的2字节用户SRAM |
|
固定宽带无线设备 |
|
I2C接口：400kHz的数据传输速率 |
|
寻呼机/PDA |
|
400nA电池供电电流：与ST公司的M41Txx、Maxim公司的DS13xx有相同的引脚输出 |
|
POS设备 |
| |
|
|
测试仪表/装置 |
| |
|
|
办公自动化(复印机、传真机) |
| |
|
|
家用电器 |
| |
|
|
计算机产品 |
| |
|
|
其它工业/医用/自动化设备 |
|
| |
| |
| |
 |
| |
|
| |
 |
 |
| |
|
| |
| 参数 |
符号 |
单位 |
值 |
| 工作电压 |
VDD |
V |
2.7~5.5 |
| 电池工作电压 |
VBAT |
V |
1.8~5.5 |
| 工作电流(Vcc=5V,I2C工作时) |
IDD2 |
μA |
40 |
| 静态电流(VDD=5V时) |
IDD1 |
μA |
2 |
| 电池供电电流(VBAT=3V时) |
IBAT |
nA |
400 |
| 电池方式电压阈值 |
VTRIP |
V |
2.2 |
| 外接晶体频率 |
|
Hz |
32.768K |
| 数据传输速率 |
fSCL |
Hz |
400K |
| SCL和SDA引脚电容 |
CPIN |
pF |
10 |
| 工作温度范围 |
|
℃ |
-40~+85 |
|
|
| |
|
| |
| 产品型号 |
用户SRAM(字节) |
结构 |
接口 |
工作电压 (V) |
Vtrip (V) |
WDT周期(s) |
报警 |
输出频率(Hz) |
封装/温度(℃) |
描述 |
1片价格(元) |
25片价格(元) |
100片价格(元) |
| ISL1208IB8 |
2 |
×8 |
I2C |
2.7~5.5 |
－ |
－ |
1 |
1/32,...;1;1024,4096;32.768K |
8SOIC/-40~85 |
实时时钟/日历,双报警,片上振荡器补偿电路. |
5.98 |
5.70 |
4.99 |
|
|
| |
|
| |
|
ISL1208是一款低成本,高性能实时时钟芯片，能够在2.7～5.5V宽工作电压范围下工作，具有工业级温度特性。 |
|
ISL1208片上具有电源管理电路，支持后备电池或超级电容自动切换，无需外部元件。 |
|
ISL1208是一款低功耗产品，可以降低系统功耗，典型工作电流为40uA,备份电池电流仅400nA。 |
|
ISL1208具有中断报警/频率输出引脚，有15种可选输出频率，方便应用。 |
|
ISL1208片内集成了独特的模拟微调寄存器和数字微调寄存器, 具有可设置的频率补偿特性。 |
|
ISL1208片内有2字节的用户SRAM，并且支持备份电池，方便数据的保存。 |
|
ISL1208的引脚兼容于目前市场上的ST公司的M41TXX和Maxim公司的DS13XX系列产品，方便替换。 |
|
| |
