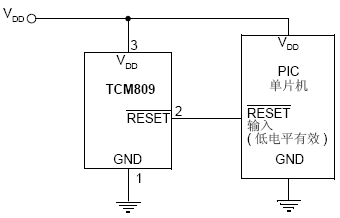

| TCM809/810为高性价比的系统监控电路，用来对数字系统的电源电压进行监控，并在必要时向主处理器提供复位信号，且无需搭配外部元件使用一般情况下，电源电压下降到低于复位电压门限值20μs之内，复位输出有效。当电源电压上升到高于复位门限值后，复位输出至少保持有效140ms。TCM809为低电平复位输出，TCM810为高电平复位输出。当电源电压低至1V时，TCM809/810仍可保持有效输出。TCM809/TCM810经过优化设计。可以抑制出现在电源线上的快速瞬态脉冲干扰。在VDD=3.3V时，工作电流仅为9μA。 |
| |
|
| |
 |
高精度电源电压监控电路,可对2.5/3.0/3.3/5.0V
的系统电源进行监控
|
|
单片机电源电压监控 |
|
140ms 最小复位超时周期 |
|
电池供电设备 |
|
VDD瞬间变化不会导致复位 |
|
嵌入式系统 |
|
VDD=3.3 V 时 工作电流仅为9μA |
|
计算机 |
|
无需外部元件 |
|
|
|
推挽式复位输出 |
|
|
|
温度范围 : -40~+85℃ |
|
|
|
| |
| |
| |
 |
| |
|
| |
 |
 |
| |
|
| |
 |
| |
|
| |

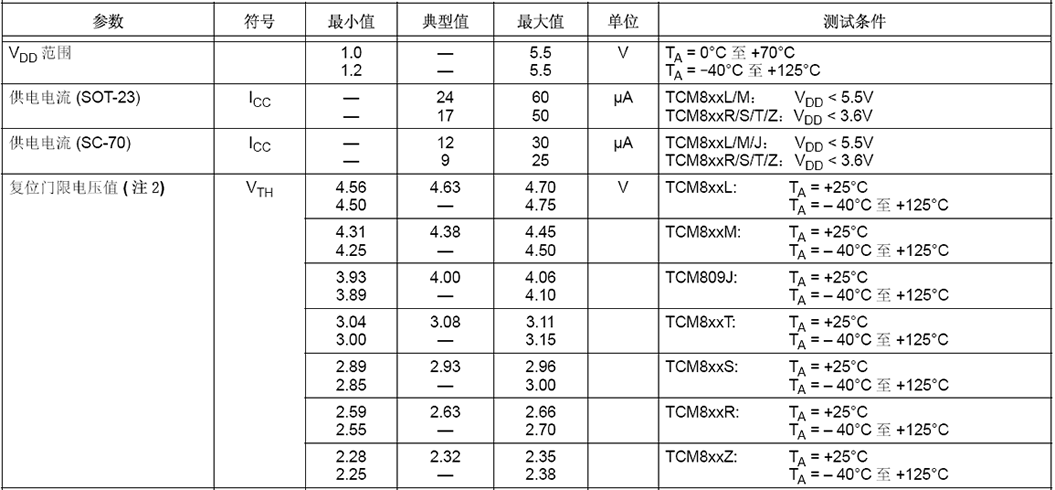

| 产品型号 |
复位电压 |

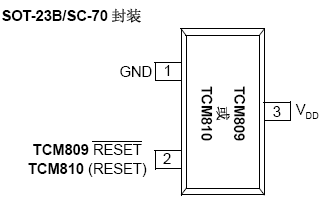

封装 |
器件打标信息 |
| TCM809/810LENB713 |
4.63 |
SOT-23B |
J1/K1 |
| TCM809/810MENB713 |
4.38 |
SOT-23B |
J2/K2 |
| TCM809/810TENB713 |
4.00 |
SOT-23B |
J3/K3 |
| TCM809/810SENB713 |
3.08 |
SOT-23B |
J4/K4 |
| TCM809/810RENB713 |
2.93 |
SOT-23B |
J5/K5 |
| TCM809/810JENB713 |
2.63 |
SOT-23B |
J6/K6 |
|
|
| |
|
| |
|
可抑制VDD上的瞬态脉冲干扰, 避免误触发 |
|
可完全取代传统的阻容复位监控电路 |
|
性价比高 |
|
| |
