双通道 RS232 线性驱动/接收器
  • Max232 产品是由德州仪器公司(TI)推出的一款兼容 RS232 标准的芯片。该器件包含 2 驱动器、2 接收器和一个电压发生器电路提供TIA/EIA-232-F 电平。

    该器件符合 TIA/EIA-232-F 标准，每一个接收器将 TIA/EIA-232-F 电平转换成 5-V TTL/CMOS 电平。每一个发送器将 TTL/CMOS 电平转换成TIA/EIA-232-F 电平。

    产品特性
    满足或超过 TIA/EIA-232-F 规范要求，符合 ITU v.28 标准
    单 5-V 电源供电和 4 个 1.0uF 充电泵电容
    包含 2 个驱动器和 2 个接收器
    低工作电流—典型值为 8mA
    2000-V ESD 保护

    应用领域
    电池供电系统
    计算机外设
    Modems
    手持设备
    计算机

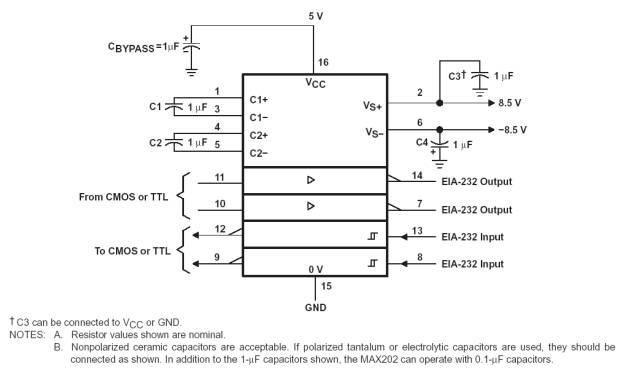

    应用电路


    产品替换参照
    TI 公司的 MAX232 可以完全兼容目前市场上使用的 RS-232 接口芯片。
    替换厂商 MAXIM
    		SIPEX ADI
    替换产品型号 MAX232 SP232 ADM202



  • 产品型号 驱动器 接收器 工作
    电压(V)    		 驱动
    tpd(ns)    		 接收
    tpd(ns)    		 Icc
    最大
    (mA)    		 引脚兼容 封装/温度(℃) 描述 购买
    MAX232D 2 2 5 500 500 10 MAX232 SOIC-16/0~70 5V,双路 RS-232 收发器
    MAX232DR 2 2 5 500 500 10 MAX232 SOIC-16/0~70 5V,双路 RS-232 收发器
    MAX232DW 2 2 5 500 500 10 MAX232 SOIC-16/0~70 5V,双路 RS-232 收发器
    MAX232IDW 2 2 5 500 500 － MAX232 SOIC-16/-40~85 5V,双路 RS-232 收发器
    MAX232N 2 2 5 500 500 10 MAX232 PDIP-16/0~70 5V,双路 RS-232收发器

    封装及订货信息
    温度(℃) 封装 订购产品型号 陀螺边际标记
    0~70 PDIP Tube of 25 MAX232N MAX232N
    SOIC(D) Tube of 40 MAX232D MAX232
    Reel of 2500 MAX232DR
    SOIC(DW) Tube of 40 MAX232DW MAX232
    Reel of 2000 MAX232DWR
    0~70 PDIP(N) Tube of 25 MAX232IN MAX232IN
    SOIC(D) Tube of 40 MAX232ID MAX232I
    Reel of 2500 MAX232IDR
    SOIC(DW) Tube of 40 MAX232IDW MAX232I
    Reel of 2000 MAX232IDWR
