MiniGate 器件可以在电路板上的特别部位以很小的占位面积(4.2到9mm)放置一小型逻辑功能，提供驱动、缓冲和隔离。其优点是：允许设计配合更小的空间，改良了路由选择; 方便"修正"设计错误; 降低系统成本、EMI、PCB层和尺寸。
NL17SZXX逻辑产品系列是世界上现有最小单门的无铅带引脚表面贴装器件。其SOT553 尺寸为1.6 X 1.6 X 0.6 mm，是SOT23 的1/3尺寸，SC70 的近1/2 。NL27WZXX为双门逻辑器件，NL37WZXX为三门逻辑器件。产品特性

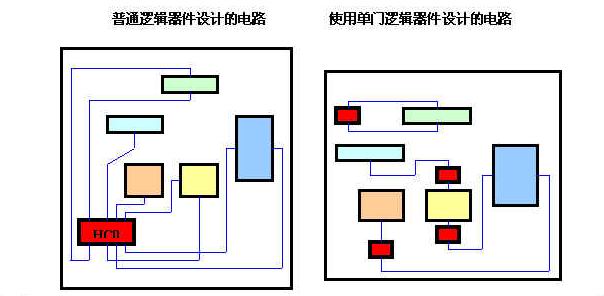

电压范围2.0~5.5V 输入电压最大可承受5.5V 传输延迟3ns(5V电压) 在3V工作电压时吸入电流达20Ma 工业级温度范围-40~85℃ 兼容TTL电平 产品优点 超小封装体积可大大减少电路板空间 强化ASIC功能: 轻易修正设计错误 灵活的布局带给你更合理的综合电路布线 较少的元器件数量提高系统的可靠性 节约成本: 减少元件数目; 降低PCB成本 应用领域 笔记本/手提电脑 手机 PDA数字消费电子 电路设计比较

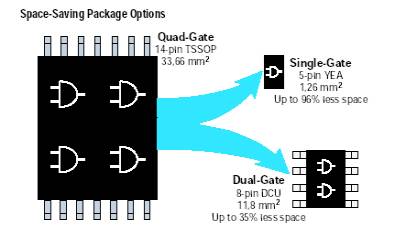

尺寸比较
-
产品型号 封装/温度(℃) 描 述 购 买 NL27WZ08US US-8/-40~85 双2输入与门
NL27WZ32US US-8/-40~85 双输入或门 NL17SZ06DFT2 TSOP-6/-40~85 单反相器(漏极开路输出) NL17SZ04DFT2 SOT353/-40~85 单反相器 NL37WZ14US US-8/-40~85 施密特触发三反向器 NL27WZ04DTT1 TSOP-6/-40~85 双反相器 NL27WZ06DTT1 TSOP-6/-40~85 带漏极开路的双反相器 NL27WZ14DTT1 TSOP-6/-40~85 双施密特触发反相器 NL27WZU04DTT1 TSOP-6/-40~85 双非缓冲反相器 NL37WZ04US US-8/-40~85 三反相器(三门) NL37WZ06US US-8/-40~85 带漏极开路输出的三反相器 NL17SZ14DFT2 SOT353/-40~85 施密特反向器 NL17SZU04DFT2 SOT353/-40~85 单无缓冲反相器 NL37WZ17US US-8/-40~85 三非反相施密特触发缓冲器 NL27WZ17DFT2 SOT363/-40~85 双非反相施密特触发缓冲器 NL17SZ125DFT2 SOT353/-40~85 单非反相缓冲器(三态输出) NL27WZ00US US-8/-40~85 双2输入与非门 NL27WZ02US US-8/-40~85 双2输入或非门 NL17SZ02DFT2 SOT353/-40~85 2输入或非门 NL27WZ86US US-8/-40~85 双2输入异或门 NL17SZ86DFT2 SOT353/-40~85 单2输入异或门 NL17SZ74US US-8/-40~85 单上升沿D触发器 NL17SZ126DFT2 SOT353/-40~85 单非反相缓冲器(三态输出) NL17SZ07DFT2 SOT353/-40~85 单非反相缓冲器(漏极开路输出) NL17SZ17DFT2 SOT353/-40~85 单非反相施密特触发缓冲器 NL17SZ16DFT2 SC-88A-5/-40~85 单输入缓冲器 NL27WZ07DTT1 TSOP-6/-40~85 带漏极开路的双缓冲器 NL27WZ125US US-8/-40~85 带三态输出的双缓冲器 NL27WZ126US US-8/-40~85 带三态输出的双缓冲器 NL27WZ16DTT1 TSOP-6/-40~85 双缓冲器 NL37WZ07US US-8/-40~85 带漏极开路输出的三缓冲器 NL37WZ16US US-8/-40~85 三缓冲器
