基于 BLC8G21LS-160AV 晶体管的射频功率放大解决方案
分享到:
预驱动采用 GRF4002,驱动采用 BLP8G27-10,末级采用 BLC8G21LS-160AV。整个链路可工作在 1805-2170MHz 频段,覆盖了中国电信、中国移动和中国联通的 1.8GHz 和 2.1GHz 通信网络。

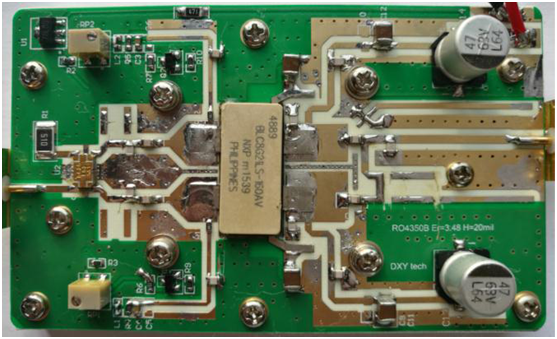

示意图

特性
超宽的频率带宽,在 1805-2170MHz 频段内,只需更换少量的匹配元器件,就可以实现带内优异的性能
28VDC 供电,20W 功率输出时,电流附加效率高达 30% 以上,相对传统回退 AB 类功放,效率提升 20% 以上
BLC8G21LS-160AV 为非对称 Doherty 双管芯结构,实现尺寸小型化
去耦引脚提高了视频带宽( VBW ),提高预失真对消效果

行业应用
       公安电子围栏系统。

主要器件
产品型号 厂商 描述 资料
GRF4002 Guerrilla RF 宽带LNA/线性驱动器
BLP8G27-10 Ampleon 10W LDMOS功率晶体管
BLC8G21LS-160AV Ampleon 160W LDMOS功率晶体管
DC20F02 Yantel 低侧面轮廓,高性能2dB混合耦合器
