CS5171/73 升降压 (SEPIC) 应用设计方案

分享到：

QQ 新浪微博

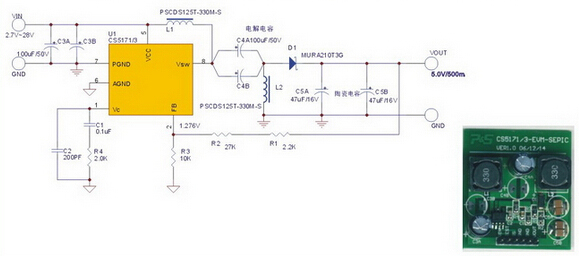

安森美半导体 (ON Semi) 的 CS5171/2/3/4，工作频率 280K/560K，内部集成了 1.5A 的功率开关，具有
极宽输入电压范围 2.7V~30V，可以构成升压型，反激式，正激式，反压型，SEPIC型的开关电源。内部
具有过流保护，过热关闭等功能，具有极宽的工作温度范围，工业级 -40~125℃。用 CS5171/3 设计的
SEPIC 型的开关电源，CS5171/3_EVM_SEPIC/BOOST 不用变压器，只使用电感，就可以实现同时
升降压的功能，这样极大地方便了客户的设计。可应用于：工业控制、电源适配器、安防监控等。

优势

Vin = 3.9V~28V

Vout = 5V/500mA

主要器件

类别	产品型号	厂商	描述	资料	购买
开发工具	CS5171/3_EVM_SEPIC	P&S	评估板		立即购买
开关型 DC/DC 转换器	CS5171EDR8G	ON Semiconductor	控制器		立即购买
开关型 DC/DC 转换器	CS5173EDR8G	ON Semiconductor	控制器		立即购买
二极管	MURA210T3G	ON Semiconductor	配套二极管		立即购买
电感	PSCDS125T-330M-S	Chilisin	配套电感器		立即购买
