CS5171 反激式应用设计方案
安森美半导体 (ON Semi) 的 CS5171/2/3/4,工作频率 280K/560K,内部集成了 1.5A 的功率开关,具有
极宽输入电压范围 2.7V~30V,可以构成升压型,反激式,正激式,反压型,SEPIC型的开关电源,内部
具有过流保护,过热关闭等功能,具有极宽的工作温度范围,工业级 -40~125℃。用 CS5171 可以方便
构成反激式开关电源,特点是可以工作在比较低的输入电压情况下,非常适合于采用电池供电的系统。

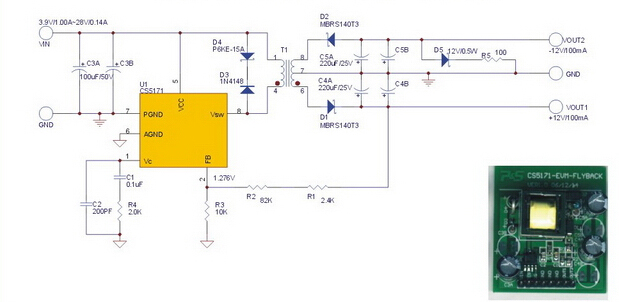

CS5171_EVM_FLYBACK 是用正电压做反馈的,所以可以得到精度比较高的正电压输出。可应用于:
工业控制、仪器仪表、电源适配器、安防监控等。
