安规电容是在电子电路中用于抑制电源电磁干扰的电容器，其核心的作用有两方面：一是消除电源线路中的噪声，对共模，差模干扰进行滤波；二是要满足安全规范 IEC60384-14 的要求。

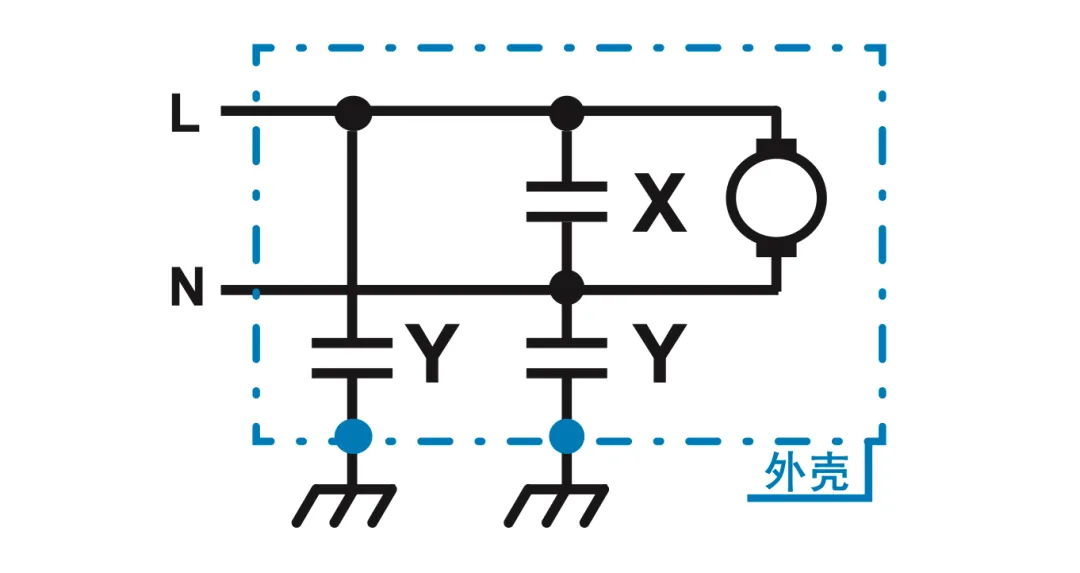

图1：安规电容的典型应用电路

按照应用场景，安规电容被分为 X 和 Y 两类, 前者跨接于火线和零线之间，用于抑制差模干扰，后者则跨接在火线与地、零线与地之间，用于抑制共模干扰。根据安规电容的具体应用，特别是其抗峰值脉冲电压的能力，X 和 Y 电容又被细分为不同的等级，如图 2 所示。

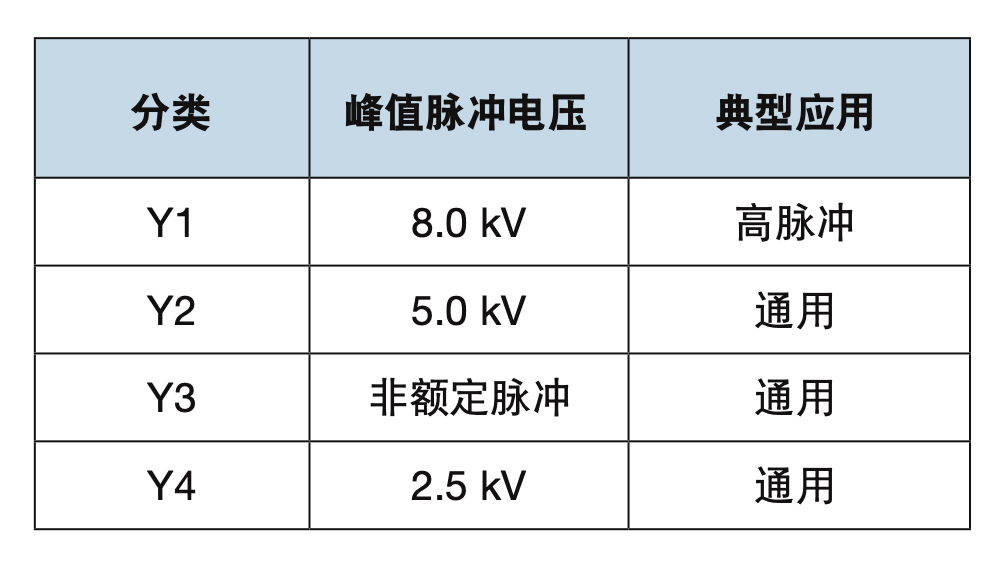

图2：不同等级X 和 Y 电容的特性

在安规电容选型时，工程师需要根据设计规范的要求，通过电容值、额定电压、抗脉冲强度等关键参数，遴选出合适的物料。

不过现实的情况往往比这个更为复杂：工程师会面对着不同种类的安规电容器选项，包括薄膜电容、MLCC、陶瓷片式电容等，虽然从性能参数上看它们之间有所区隔，但是还是有相当大的一部分“交集” (如图 3 )。这时，就需要以更广阔的视角，综合考量更多的要素——比如可靠性、外形、成本等等，做出明智的技术决策。

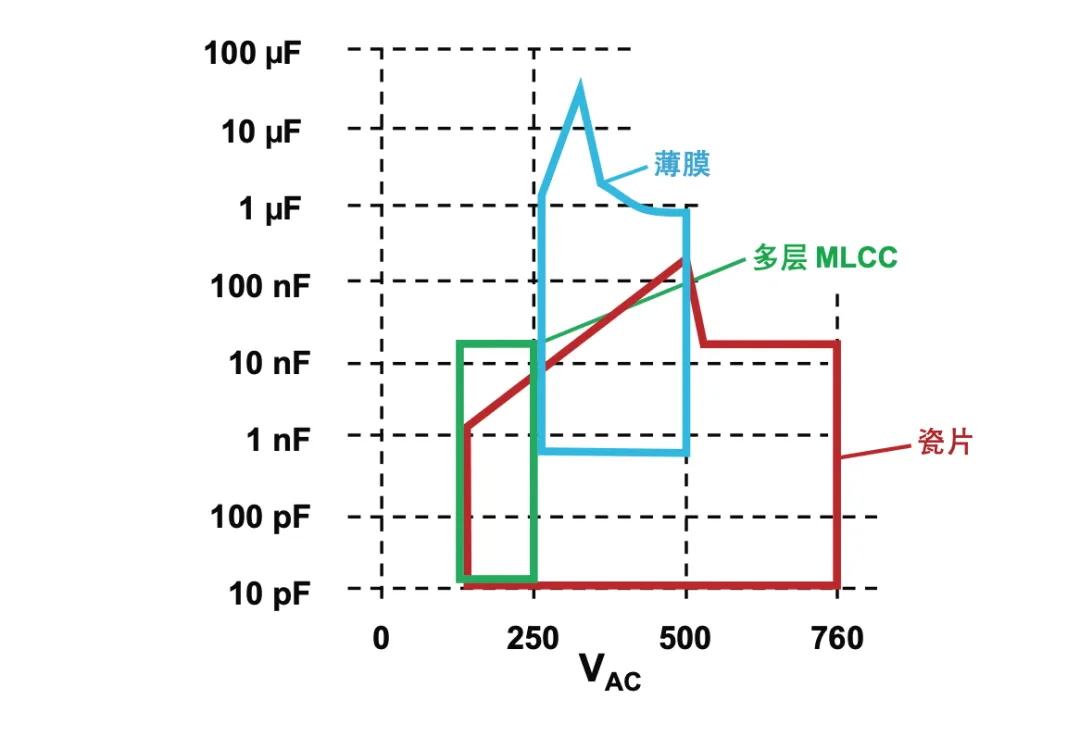

图3：不同种类安规电容器的性能比较

Vishay 的 《EMI 安规电容器解决方案》 白皮书，为工程师的安规电容器选型提供了一份非常实用的技术文档。其中，以图表的方式列示了 Vishay 的 RFI X 和 Y 薄膜电容器、表面贴装 MLCC 和陶瓷安规电容等安规电容器的主要产品及其关键参数，让工程师可以一目了然、轻松比对，提升选型的效率。

同时，白皮书中还对一些“特色”产品做了特别举例说明，比如通过了温湿度偏压 ( THB ) 测试 IIIB 级认证的 RFI X 和 Y 薄膜电容器、可承受 3,000次温度循环的 AY2 引线型陶瓷电容、脉冲强度高达 10 kV的 Y1 引线型陶瓷电容器等，帮助工程师快速 get 到它们的亮点特性，减少检索和阅读相关技术文档的工作量。

总之，想要为你的电子产品设计，选择一款理想的安规电容，这份技术白皮书值得拥有！(点此下载)
