行业介绍

在智能化浪潮的推动下，随着智能终端设备对视觉体验要求的不断提升，LED光效设计已成为提升用户体验的重要元素。从智能家居的沉浸式氛围照明，到消费电子产品的交互式状态指示，再到车载环境的个性化光效体验，精准的光效控制正在重塑人机交互的视觉维度。

中微爱芯AiP8F3564逐点调光解决方案，凭借出色的PWM调光性能和高度集成的设计理念，为智能光效控制提供了完整的技术支持，可广泛应用于全彩LED矩阵、动态氛围照明、高端交互设备等。

方案介绍

为了实现炫彩调光的效果，通常需要用MCU搭配一个恒流驱动芯片来进行显示驱动，加强RGB光效表现。而中微爱芯的AiP8F3564芯片，集成了LED驱动模块，能够平替恒流驱动芯片，达到平滑渐变、呼吸效果、水波纹扩散等复杂视觉效果；同时又大幅简化系统架构，在空间受限的紧凑型设备中展现出独特优势。

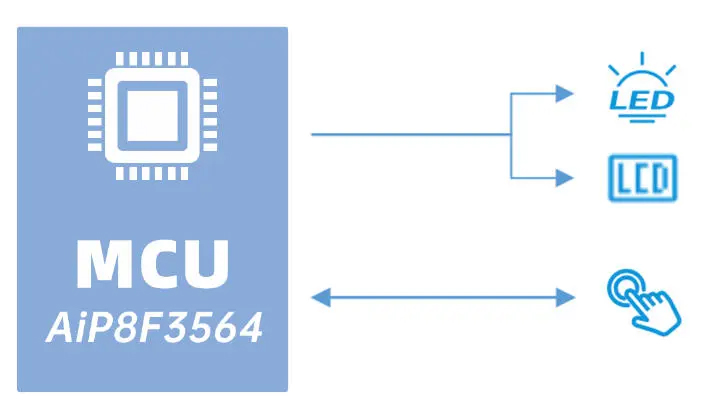

逐点调光LED驱动整体解决方案

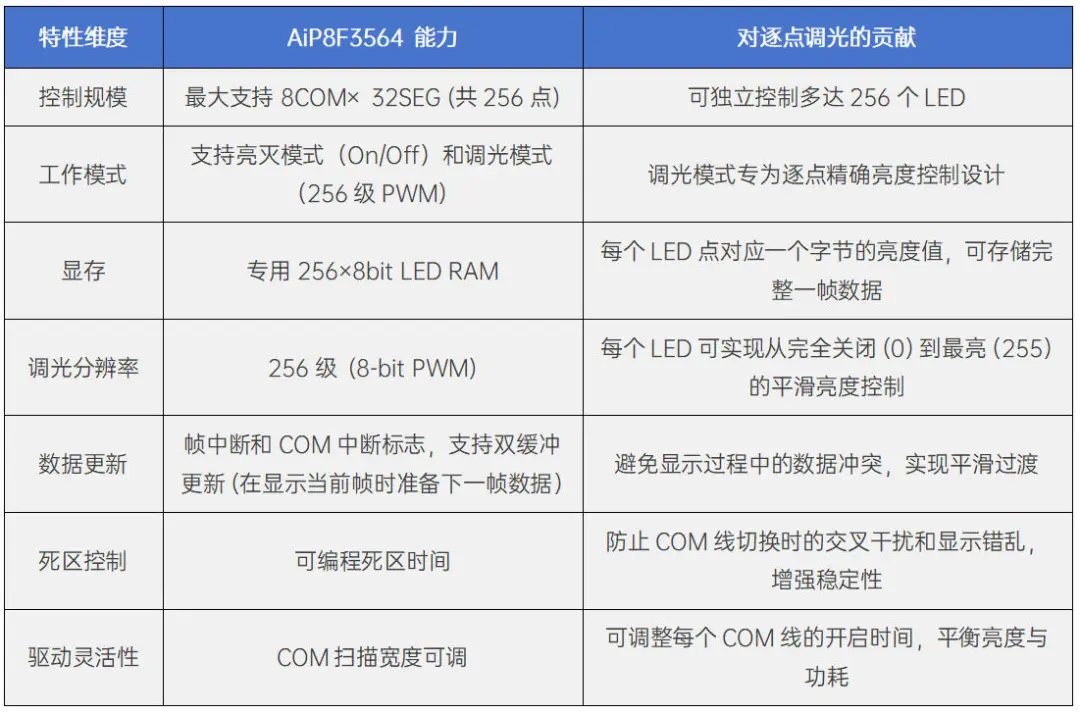

AiP8F3564的LED驱动模块为逐点调光提供了坚实的硬件基础：

方案特点

• 精细控制：真正的256级逐点调光，满足高端显示需求。

• 稳定可靠：可编程死区时间和强大的驱动能力，增强了系统的抗干扰性和可靠性。

• 灵活性强：可通过软件灵活配置COM数、扫描参数、亮度数据等，适应不同应用场景。

• 低功耗设计：支持低功耗模式，适合电池供电或便携设备。

典型应用场景

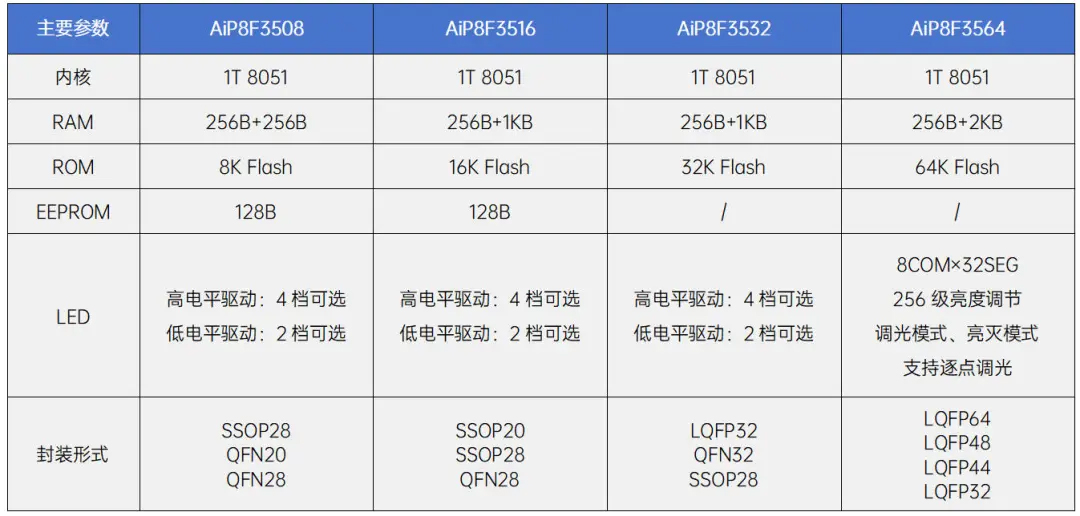

MCU参数表

本文来源：中微爱芯
