多维科技推出超小型TMR线性传感器TMR2531和TMR2539用于智能手机摄像头马达光学图像防抖（OIS）
近日，多维科技（Dowaytech）推出用于智能手机摄像头马达光学图像防抖（OIS）的超小尺寸TMR2531 和 TMR2539线性磁场传感器芯片，可向智能手机市场批量供货。

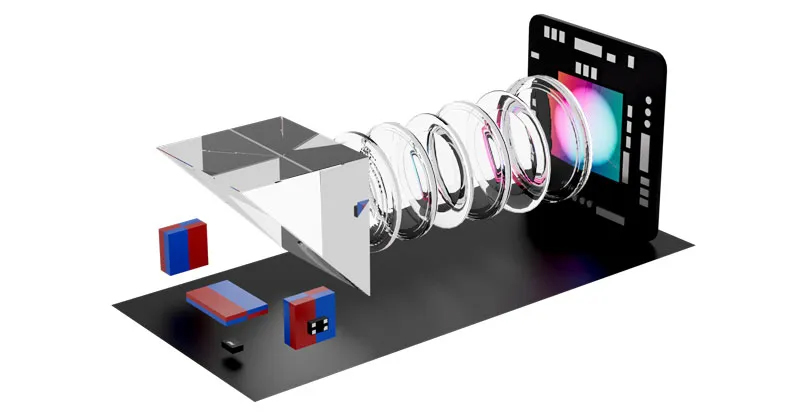

多维科技 TMR2531 和 TMR2539 专为智能手机摄像头马达 OIS 设计，可在马达模块中实现微米级的位移检测，支持马达驱动芯片通过微米级位移调整，抵消X/Y轴抖动，提升影像拍摄的稳定性。TMR2531 和 TMR2539 都由四个TMR元件集成为单个惠斯通全桥结构，实现对 Z 轴方向垂直磁场强度的测量。TMR2531 支持 ±1000 高斯的线性测量范围，而 TMR2539 则将其扩展到 ±1500 高斯。两种型号都对高达 ±3000 高斯的平面磁场干扰具有很好的屏蔽，这对于智能手机摄像头马达OIS的应用至关重要。该系列产品采用超小型的 DFN4L 封装，以支持空间受限的马达设计。
产品特性
• 微米级重复定位精度
• 较强的抵抗水平磁场能力
• 大动态范围：TMR2531（±1000Gs），TMR2539（±1500Gs）
• 宽工作电压范围：1 V ~ 5.5 V
• 超小封装：DFN4L (0.8 mm × 0.5 mm × 0.25 mm)

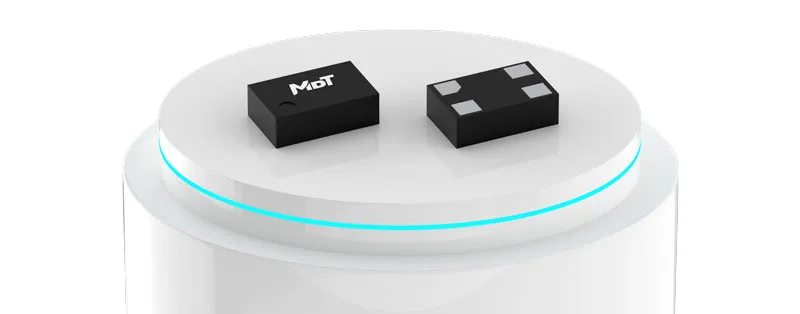

TMR2531 / TMR2539（DFN4L）

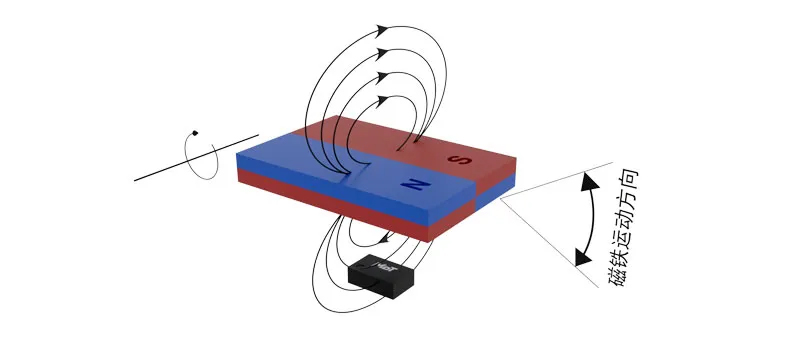

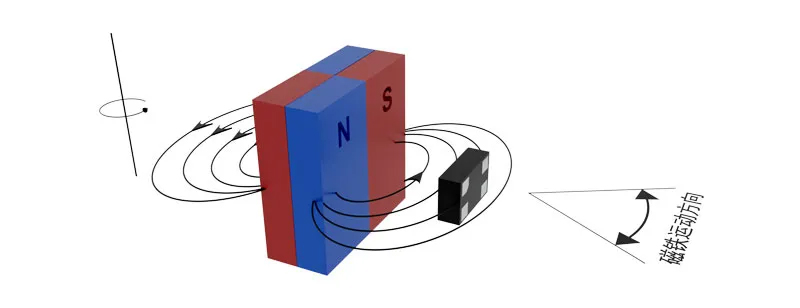

TMR2531 和 TMR2539应用原理图

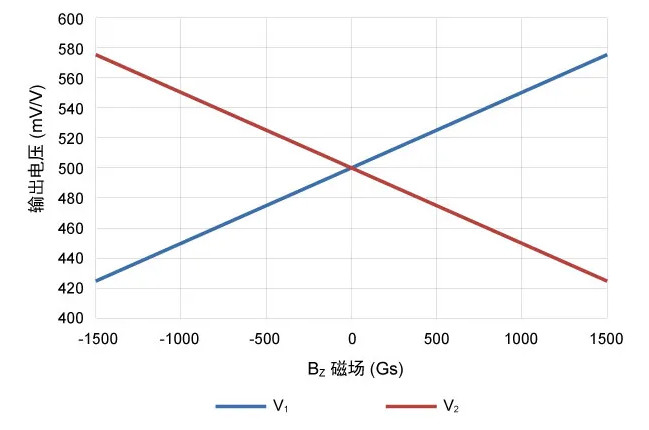

TMR2539双路差分输出特性曲线
多维科技推出的TMR2531 和 TMR2539系列新品，拓展了多维科技面向消费电子应用领域的TMR传感器产品组合，并完善了包括 TMR4101 磁栅传感器和 TMR301x 角度传感器系列的面向智能手机摄像头 AF 和 OIS 的 TMR 解决方案。
