行业介绍

近年来，客户对炸锅的控温要求愈发严格。对此，中微爱芯提供了PID精准控温双仓锅方案，控温精度高搭配恒流显示驱动，实现LED的高亮驱动，提升显示效果，该方案支持多功能、多按键，可适配各类彩贴、彩屏等个性化显示，以及具备高性能、高稳定性等优势。

中微爱芯上下双仓PID智能控温空气炸锅整体解决方案

上下双仓款空气炸锅由显示板与电源板构成。

显示板采用中微爱芯AiP8F3532芯片，AiP8F3532是一款触摸型8051内核MCU芯片，内置32KB Flash、256B IRAM、1KB XRAM，最多支持20个ADC和29个触摸按键，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。

电源板采用中微爱芯AiP8F3216芯片，AiP8F3216是一款触摸型8051内核MCU芯片，内置16KB Flash、256B IRAM、1KB XRAM，128EEPROM,最多支持20个ADC和29个触摸按键，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。

显示驱动采用中微爱芯AiP33628显示驱动芯片，该芯片采用2线串口通信，支持共阳极16段8位恒流LED驱动，最多可点亮128个LED，该方案可使显示亮度较高，单颗灯珠最大电流5mA，支持16级可调恒流驱动，最大输出电流40mA，显示均匀无抖动现象，可适用于各种形式单色、彩贴、彩屏等产品。

该套方案通常包含下图所示关键模块，采用PID精准控温，锁住食材本味，交互体验升级，触控更灵敏，搭配LED恒流驱动技术，夜间使用清晰可见，安全可靠，内置多重保护机制，低成本高集成，助力厂商加速产品上市周期‌。

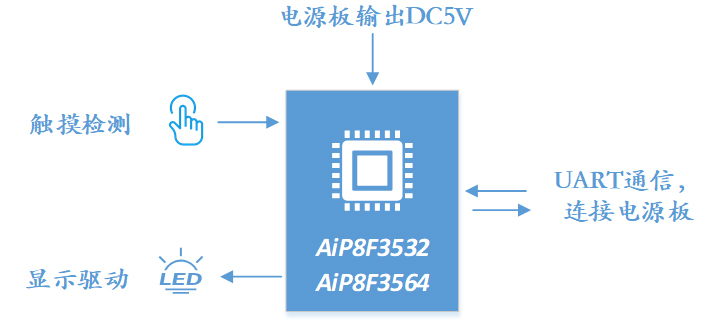

双锅上下PID控温-双锅炸锅显示板方案

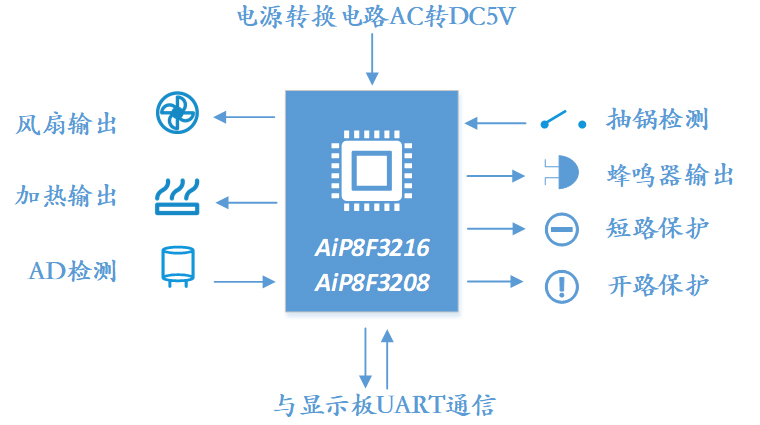

双锅上下PID控温-双锅炸锅电源板方案

方案特点

• 工作电压：AC220V 50Hz
• 最大功率：2500W
• 控温范围：80℃-200℃（默认）
• 控温方式：PID控温，智能控温，温度波动小，控温稳定
• 显示面板：显示面板：采用恒流芯片，菜单显示效果好无阴影，亮度高芯片自带触摸检测功能，有最多48个触摸通道，支持厂商配置大量触摸按键，触摸效果好，响应速度快
• 保护功能：NTC断路保护、NTC短路保护、过温保护
• 首冲温度：可根据需求进行首冲温度抬高或降低
• 低温启动温度：-20℃
• LED亮度高：采用恒流显示驱动芯片；

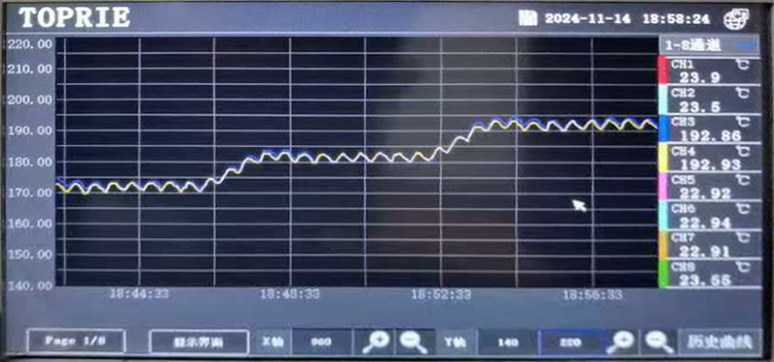

• 控温曲线：控温曲线平滑稳定，温幅在10℃左右

方案实物

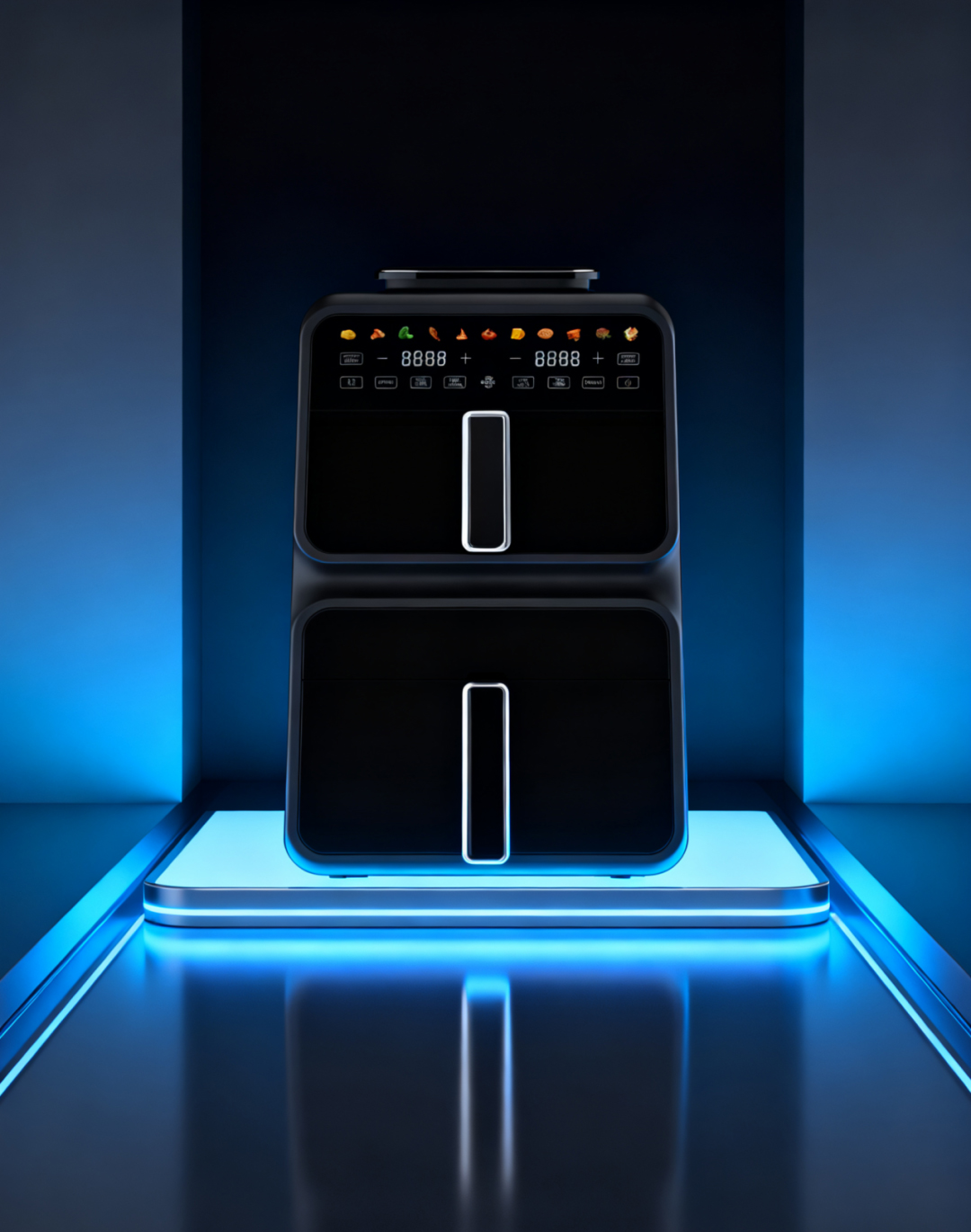

整机面貌

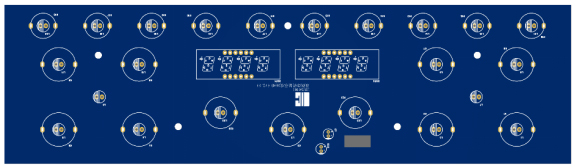

双锅上下PID控温-双锅炸锅显示板PCB

双锅上下PID控温-双锅炸锅电源板PCB

芯片资源

中微爱芯AiP8F35XX电路均可用于显示板方案，具体参数如下表所示：

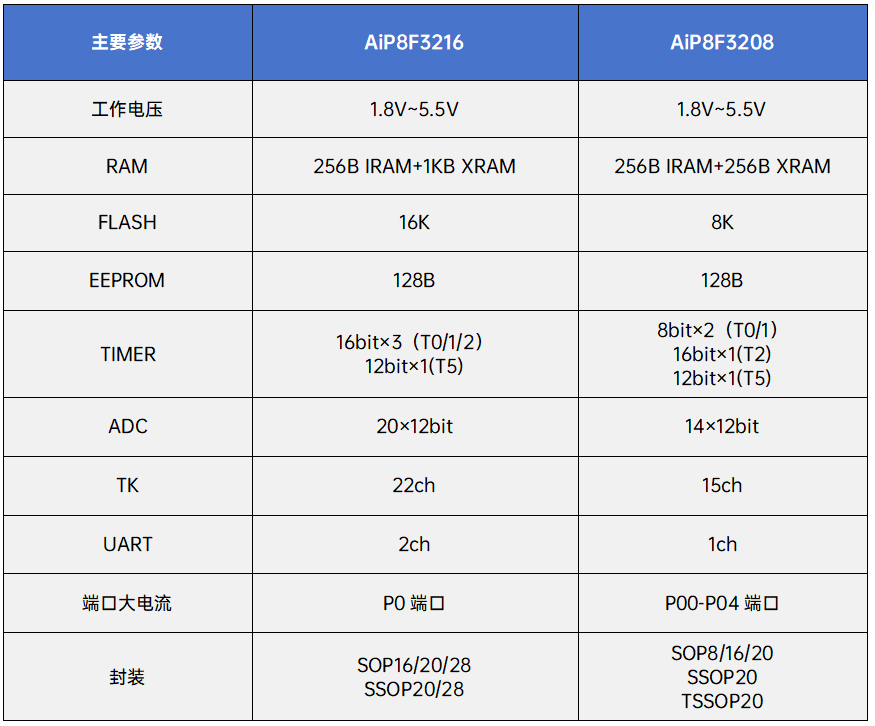

中微爱芯AiP8F32xx电路均可用于电源板方案，具体参数如下表所示：

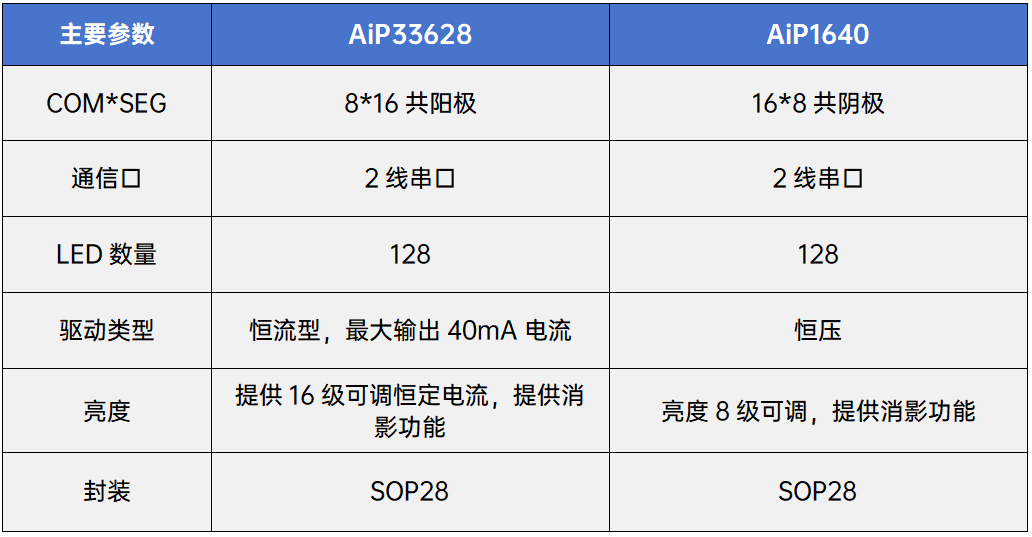

中微爱芯AiP33628和AiP1640两款显示电路都可适用于显示板方案，具体参数如下表所示：

结语

从硬件到算法，中微爱芯为空气炸锅注入“芯”动力，让健康烹饪更简单、更可靠，是高品质空气炸锅的不二之选。

本文来源：中微爱芯
