中微爱芯除湿器解决方案
除湿器作为一款常用电器，主要用于去除空气中的湿气，降低室内湿度。除湿器通过压缩机和冷凝板，吸取空气中的水分，排放到水箱，为用户提供干燥舒适的环境。当今除湿器产品常具有自动控制，净化空气等功能。除湿器常用于家庭，办公室等场景，是一款提高室内舒适度的重要家用电器。
除湿器整体解决方案
AiP8F3501 是一款集成LDO及7路达林顿管驱动的触摸型8051核微控制器，特别适合于照明驱动、继电器驱动和步进电机驱动。它包含16个 I/0，内置 8KB Flash、256B IRAM、256B XRAM、64B EEPROM,内部集成 Timer0/1/2/5、WT、WDT、UART、LCD、ADC、CCT、LDO 5.0V 及7路达林顿管驱动。芯片资源丰富，功能强大，基于该款MCU开发除湿器，高效省力，操作简单。
该款除湿器集除湿，干衣，净化空气等功能为一体，一款除湿器即可满足所有要求。此外，该款除湿器还具有杀菌紫外灯，负离子和香氛功能，能够在除湿的情况下，为居民提供健康舒适的环境，提高用户的使用体验。
新版除湿器方案-基于3501

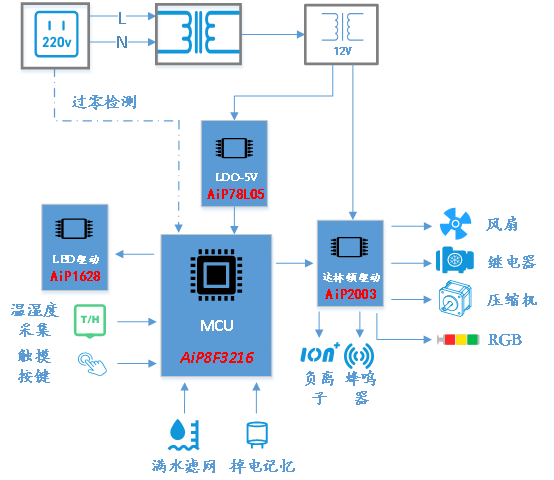

旧版除湿器方案-基于3216
方案特点
• 工作电压 ：220V 50Hz
• 最大工作电流：7A
• 控制方式：触摸控制
• 显示方式：LED
• 主要功能：除湿、干衣、净化空气
• 保护功能：压缩机启停保护，化霜功能，NTC短路断路保护，满水保护
• 性价比高：相较于旧版方案，AiP8F3501内部集成5.0V LDO及7路达林顿电路，无需额外芯片
方案实物/PCB
整机面貌

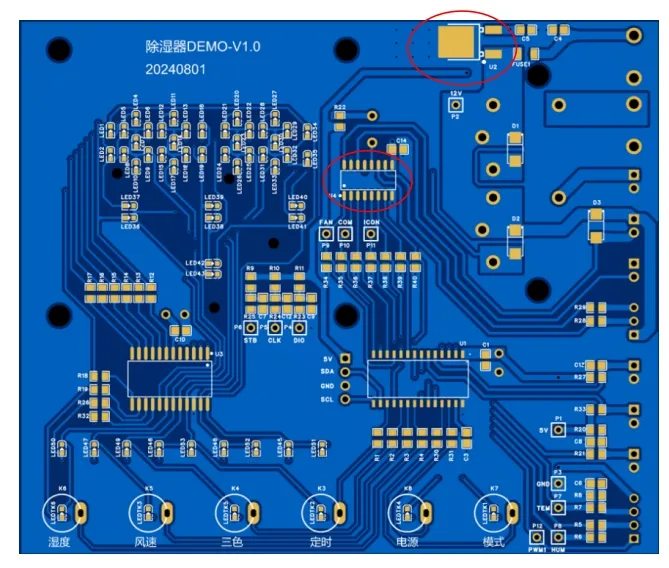

新版除湿器PCB正面

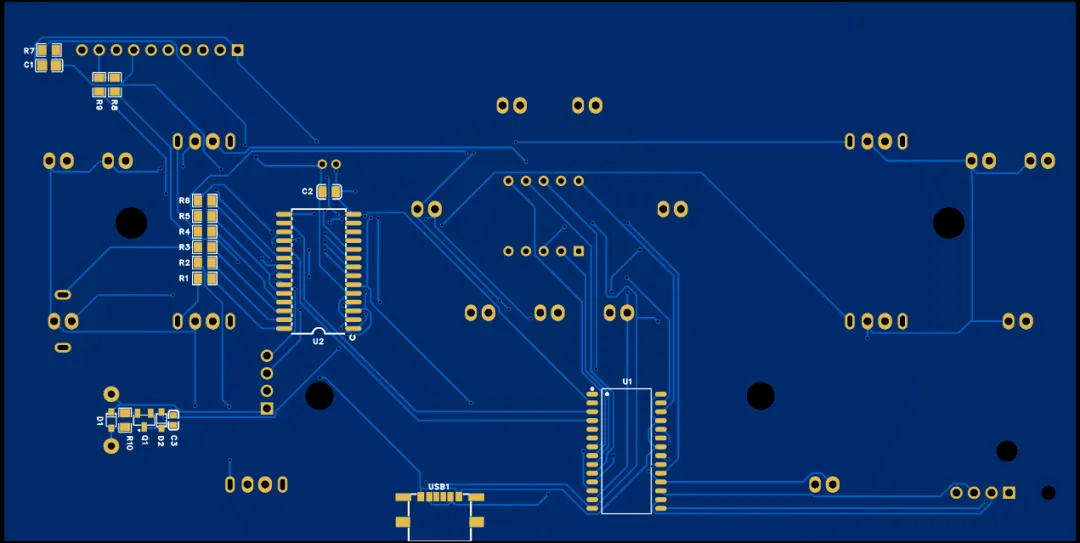

旧版除湿器PCB正面
相比于旧版，新版使用AiP8F3501芯片省去了 LDO模块和达林顿模块，改善了排版布局。
芯片资源

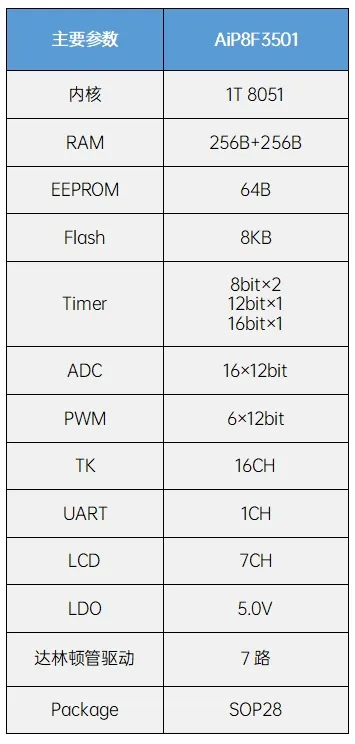

MCU：

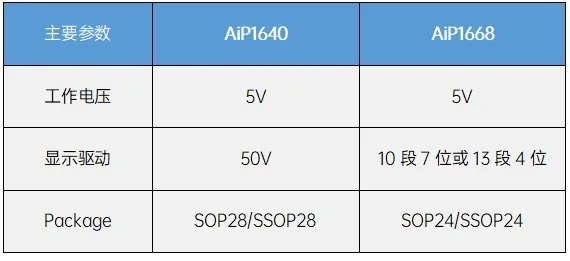

LED驱动：
结语
该款除湿器外形美观，功能多样，性价比高，能够满足客户对除湿，干衣，净化空气的需求，设计采用模块化处理，方便高效。
本文来源：中微爱芯
