聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK推出全新车载级精密并联基准芯片TPR43xQ-S，基于 BCD 工艺设计，以 0.5%@25℃的电压精度、宽温域稳定性及低功耗特性，为车载照明系统、新能源汽车动力总成等场景提供精准基准源方案。

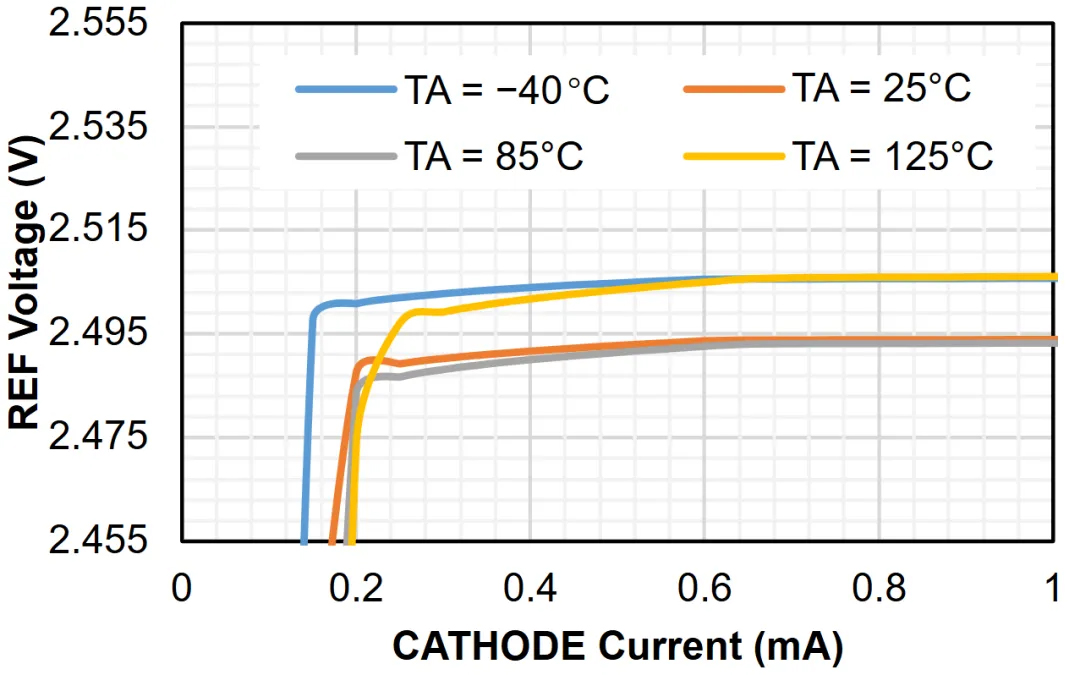

高精度REF电压

高精度REF电压，-40℃~125℃下，当CATHODE电流＞0.4mA后，REF电压迅速稳定在2.495V±0.01V区间，25℃下偏差为0.5% ，满足高精度基准源需求（由于内部电路正常工作需要最小的工作电流，因此供给芯片的电流一般建议不小于0.4mA）。

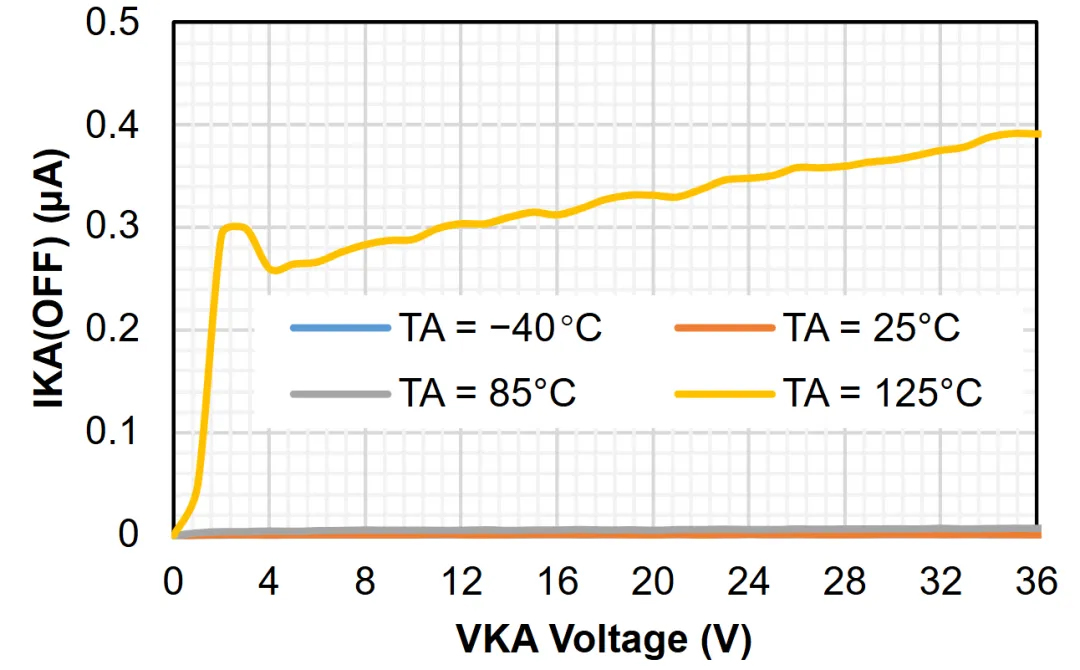

全温低功耗，超低漏电流

即使在器件最大额定电压36V下，125℃高温漏电流仍＜1.5μA ，说明产品在高电压、宽温场景下，关断状态功耗依然极低，可安全应用于车载电源等场景。

• 通过外部电阻可调的输出范围：VREF to 36V

• VREF典型值：2.495V

• VREF电压精度：0.5%@25°C

• 低输出噪声：8μVpp/V

• 低输出阻抗：0.2Ω

• 灌电流能力：80mA

• 工作温度范围：-40℃ to +125℃

• 封装：SOT23G-3

并联型基准电压源，其内部的带隙基准电路产生一个稳定的参考电压（TPR43xQ为2.495V），通过外部反馈电阻网络与输出电压形成一个反馈环路。误差放大器比较反馈电压与内部参考电压，根据差值动态调节功率晶体管的导通程度，从而控制流过基准电压源的电流，维持稳定的输出电压。与传统的稳压二极管依靠齐纳击穿来稳定电压不同，并联型接法通过合理选择外围电路的参数，电路整体可以承受很高的输入电压，也可以灵活配置想要的稳定电压，适用于需要高精度基准电压的应用场景。

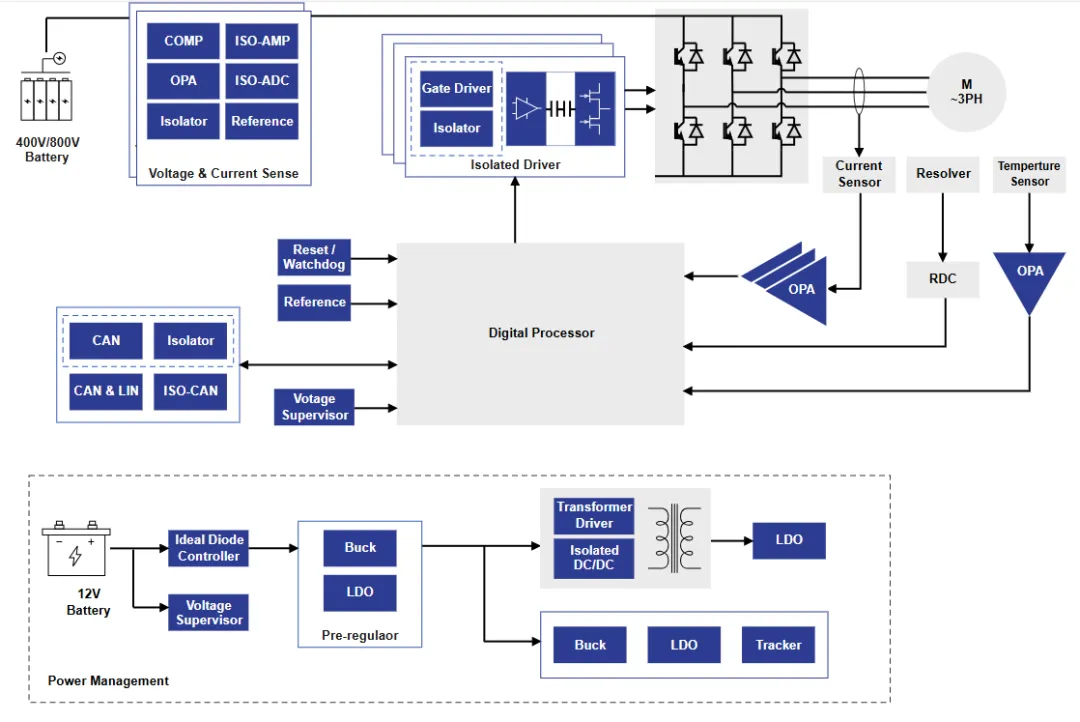

在牵引逆变器系统中，通过控制逆变器的开关状态，将直流电转换为交流电，从而驱动牵引电机。为了实现精确的电机控制，需要高精度的基准电压来确保逆变器的调制信号准确无误。并联电压源为逆变器的控制电路提供稳定的参考电压，使得电机的转速和扭矩能够精确控制，提高系统的效率和性能。

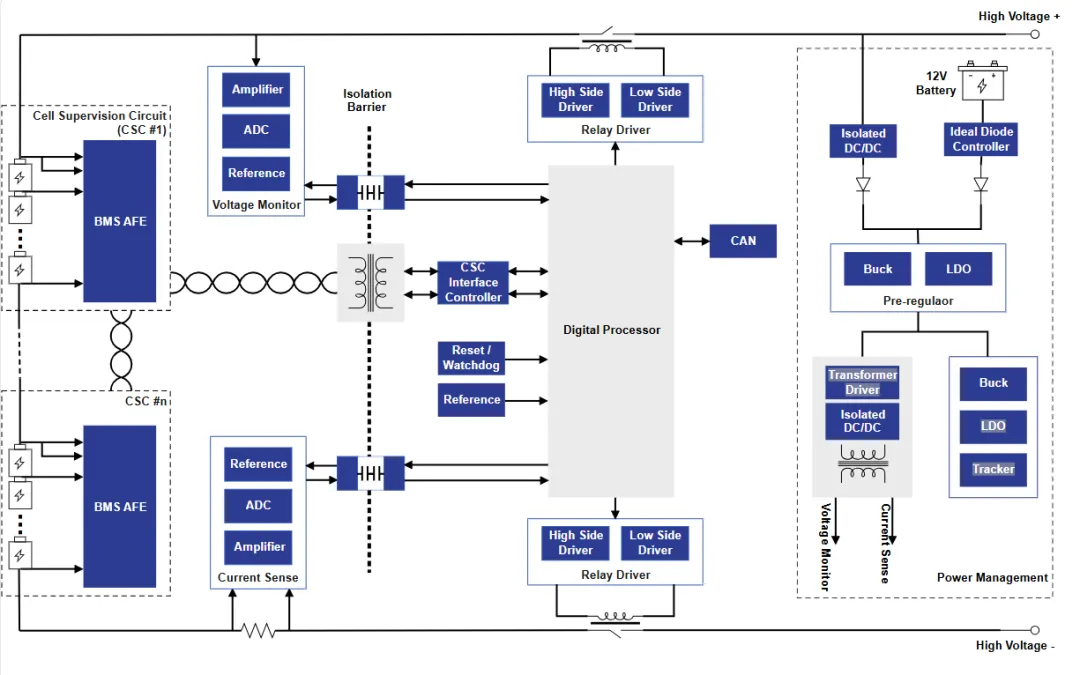

在电池管理（BMS）系统中，需要精确监测每个电池单元的电压，以确保电池组的平衡和健康状态，并联基准电压源为模数转换器（ADC）提供高精度的参考电压。同时并联基准也为监测和诊断电路提供了高精度的参考电压，确保系统能够准确地识别和响应各种故障情况，如电池短路、过热、过压等，从而提高系统的可靠性和安全性。

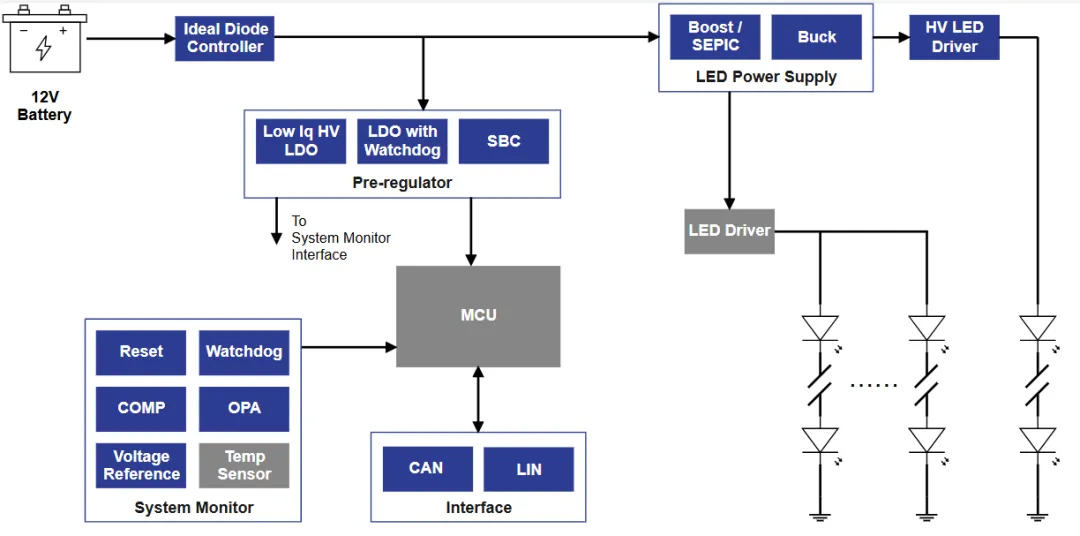

在LED照明系统中，通过外部反馈电阻网络，将并联基准电压源的输出电压与LED驱动电路的反馈信号进行比较，动态调节流过LED的电流。这种方式可以有效补偿LED正向电压的偏差，确保每个LED的电流一致，从而实现亮度的均匀性。

TPR433Q/TPR434Q以高电压精度、宽温域稳定性及低功耗特性， 为车载照明系统、新能源汽车动力总成等场景提供精准基准源方案。

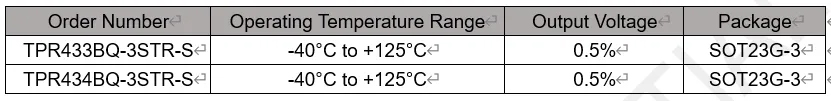

Order information

本文来源：思瑞浦3PEAK
